Оборудование ЛГМ для литья по газифицируемым моделям

Литье по технологии ЛГМ

В нашей компании вы можете купить оборудование для технологии литья по газифицируемым моделям (ЛГМ) высокого качества, по цене от производителя и доставкой по России.

В настоящее время технология ЛГМ является перспективнейшим направлением на существующих литейных производствах.

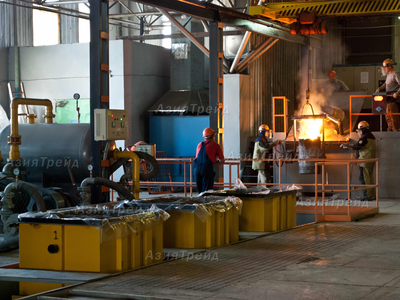

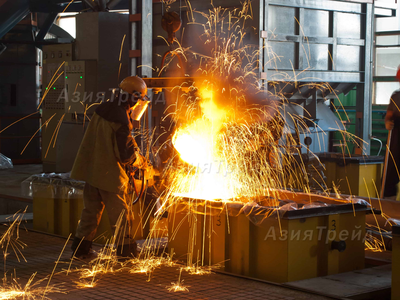

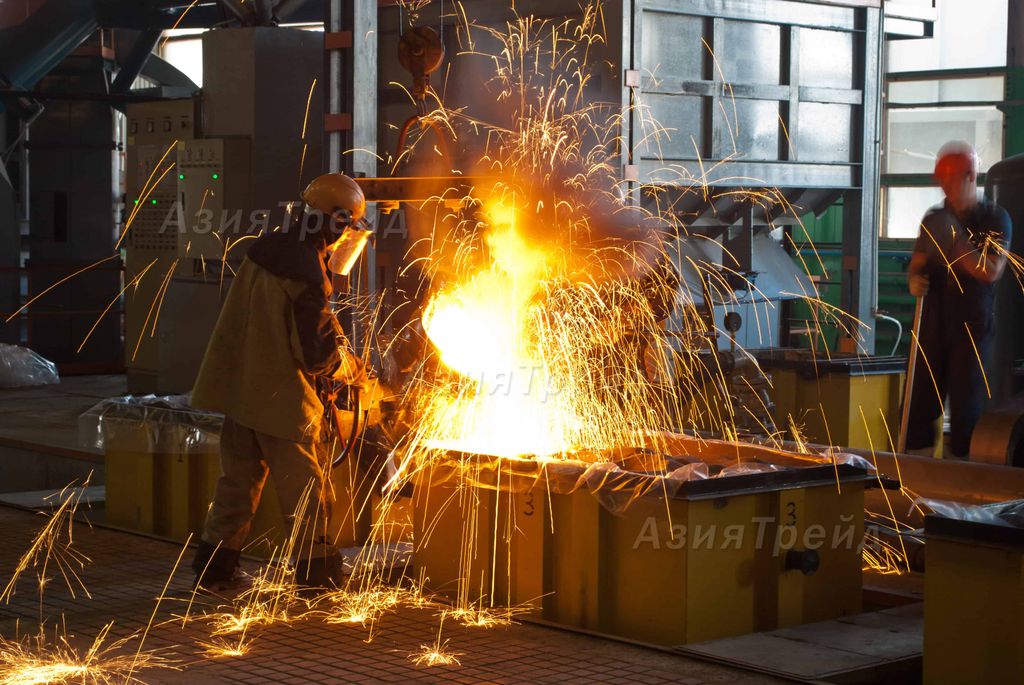

Основным принципом ЛГМ является заливка расплава чугуна, стали или цветного сплава в опоку, находящуюся под пониженным давлением, внутри которой в плотной песчаной смеси расположена пенополистирольная выжигаемая модель.

Технология позволяет получать отливки весом от 10 гр до крупнотоннажных с чистотой поверхности Rz40, c весовой и размерной точностью до 7 класса по ГОСТ 26645-85.

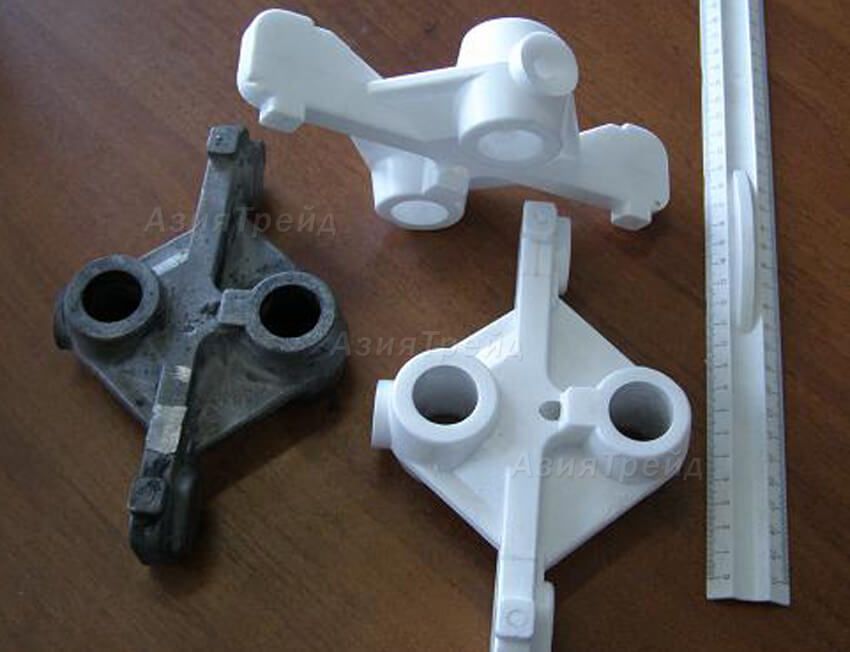

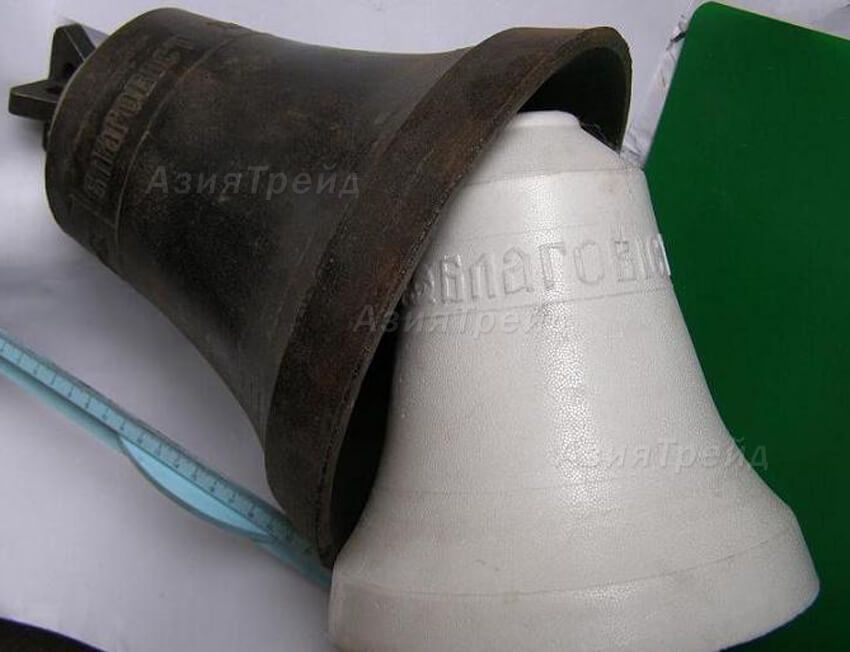

Образцы изделий:

Описание

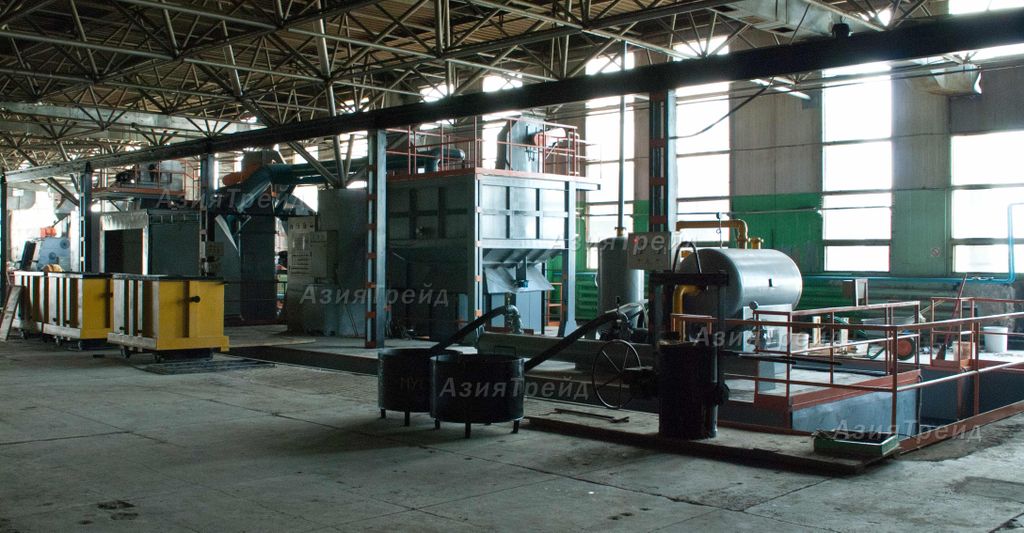

КОМПЛЕКТ ОБОРУДОВАНИЯ ЛГМ - производительность до 150 т/мес годного литья

1. Модельный участок	Фото	Габариты, ДхШхВ, мм	Мощность, кВт	Цена, USD
1.1 Предвспениватель с сушилкой		3500x1200x2500	6,6	6440

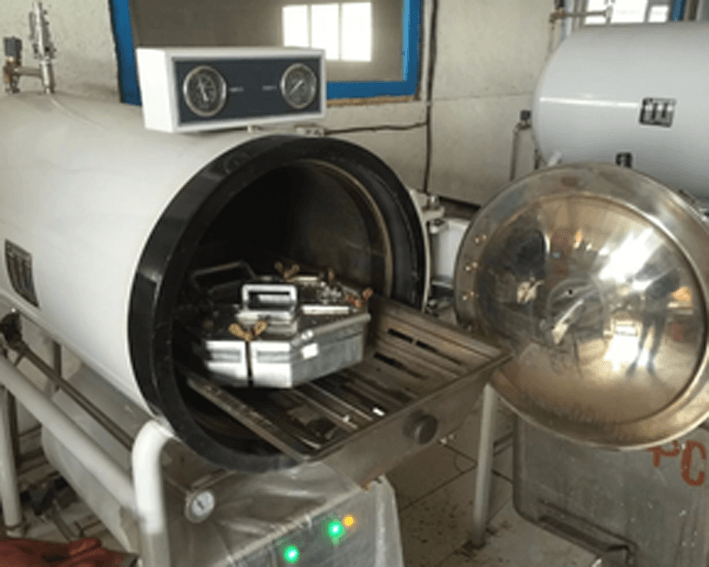

1.2 Автоклав		1200x200x1200	9	3770

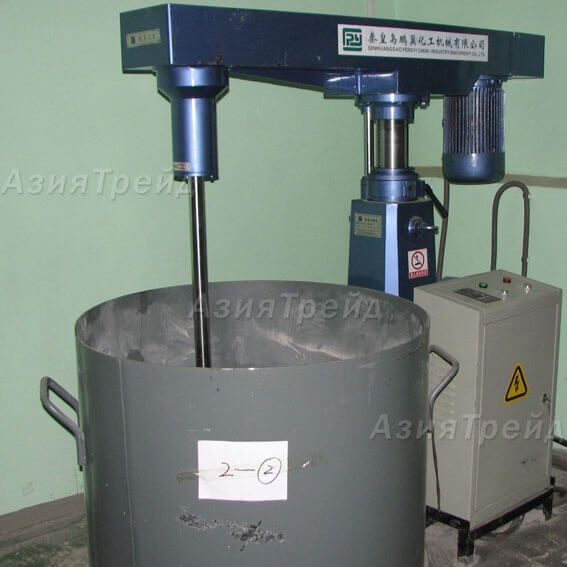

1.3 Смеситель для краски		600x600x1200	3	1035
2. Участок формовки и заливки
2.1 Вибростол трехмерный		1200x1200x750	4,5	6145

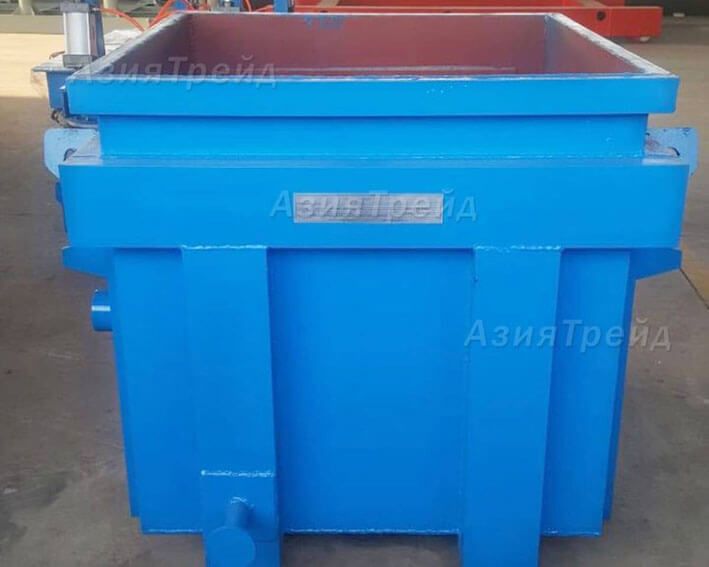

2.2 Вакуумная опока		800x800x800	0	878
2.3 Вакуумная система		5000x1000x2500	18,5	7571
3. Система регенерации песка

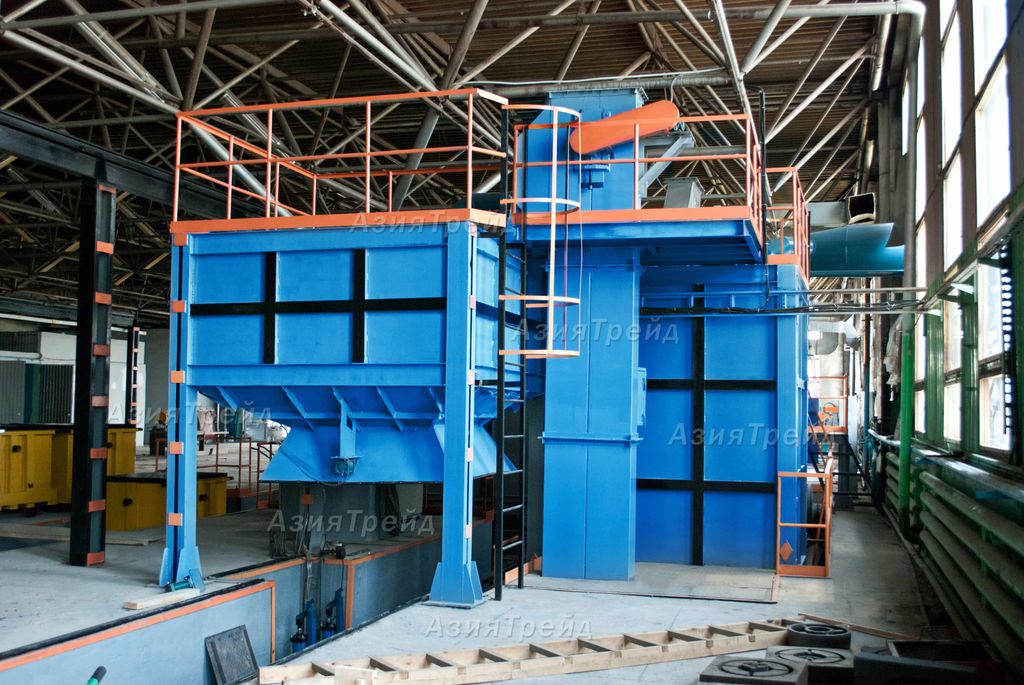

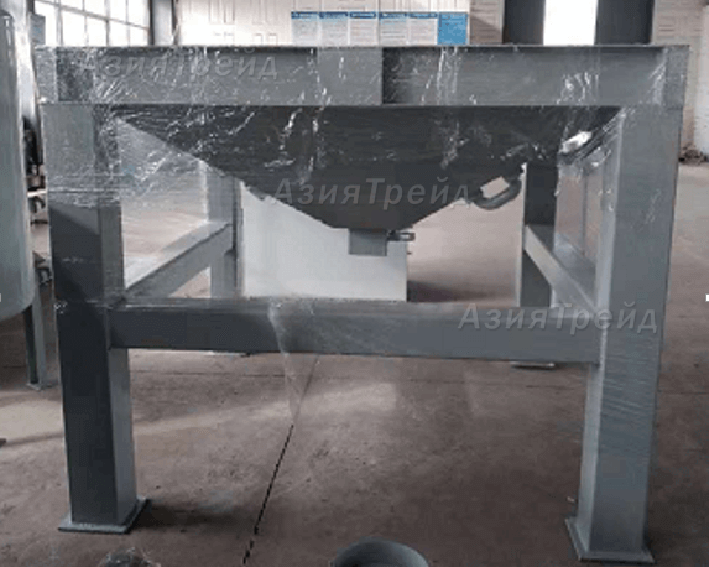

3.1 Просыпная решетка		2500x2500x2200	0	4389

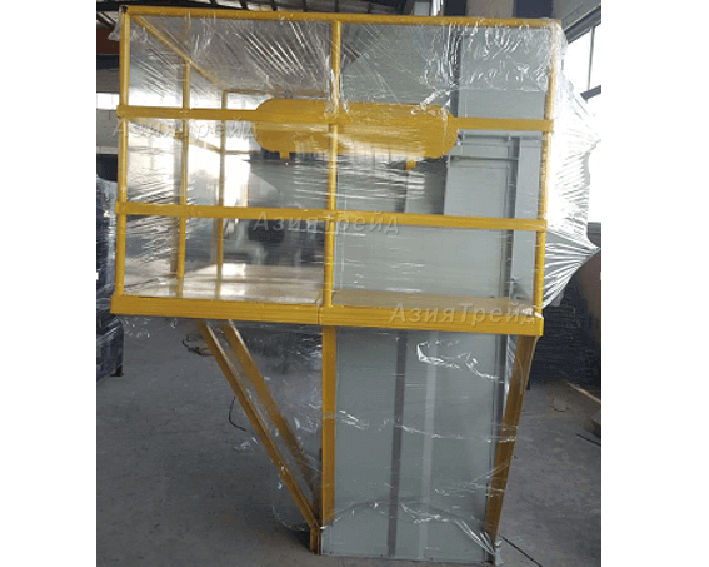

3.2 Цепной элеватор		1000x400x7700	4	6145

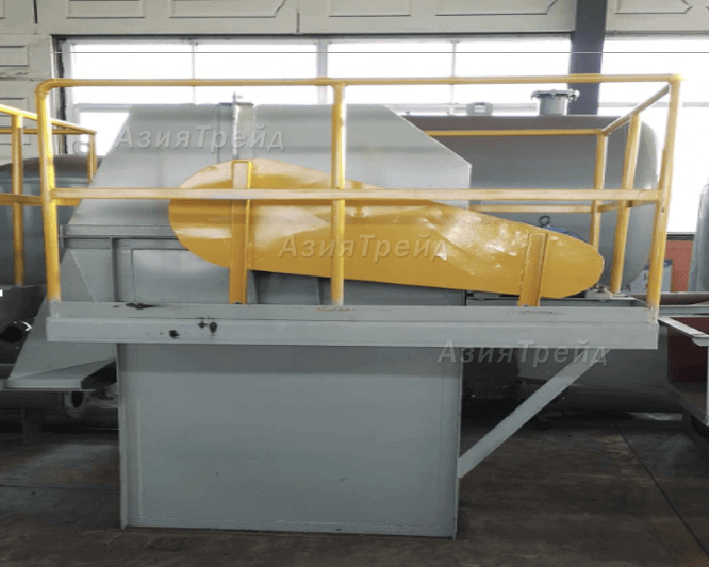

3.3 Ленточный элеватор		1000x400x7700	4	5970

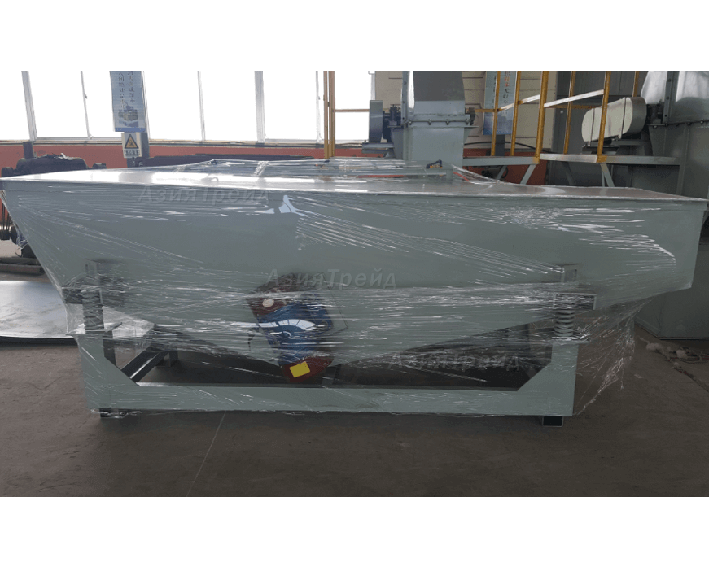

3.4 Виброгрохот		4000X800x1100	1,5	4916

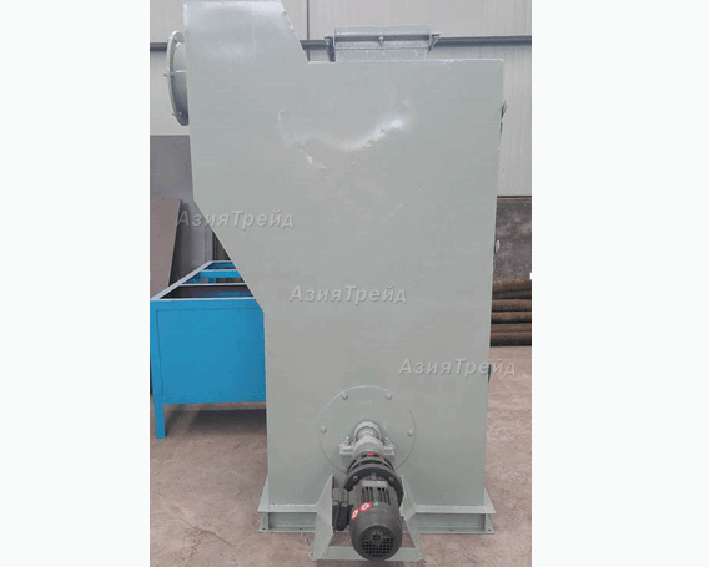

3.5 Магнитный сепаратор		1500x650x2000	0,75	4214

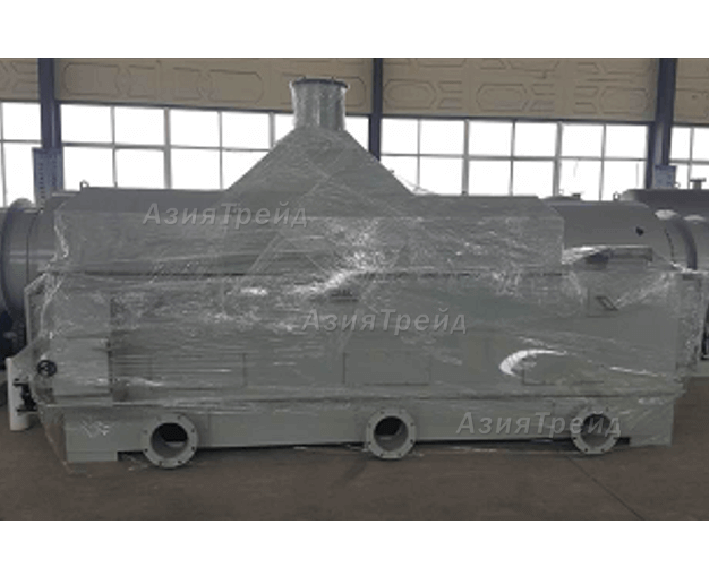

3.6 Шкаф охлаждения		4900x1000x2500	30	10184

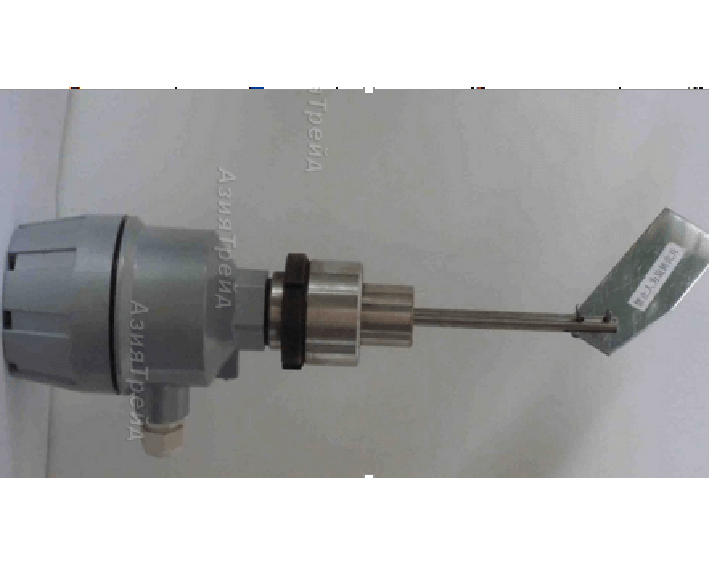

3.7 Датчики уровня		150x150x300	0	527

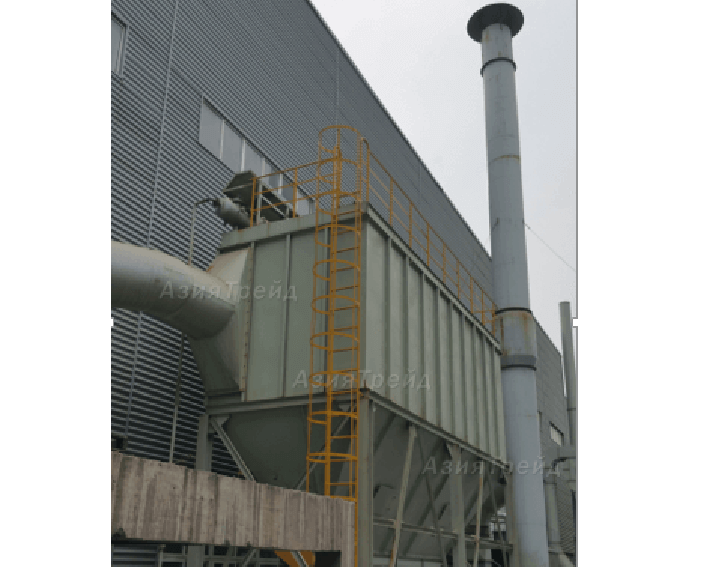

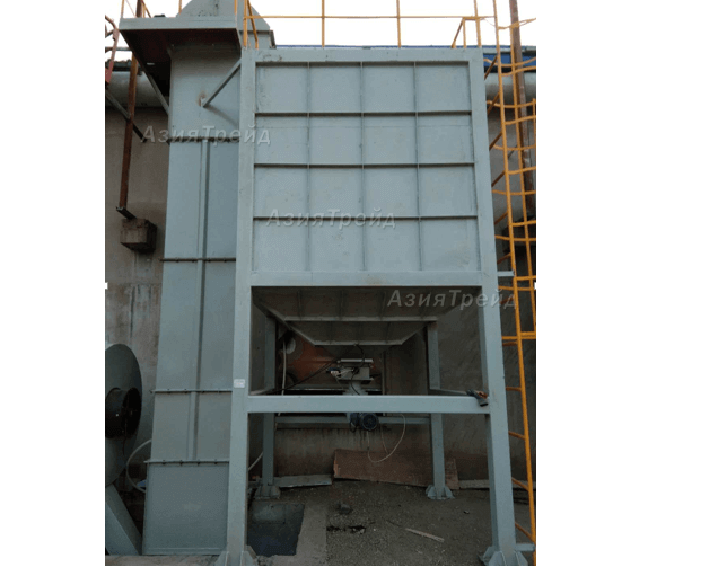

3.8 Пылеуловитель		6000x2300x6000	22	11412
3.9 Система управления		700x400x1800	0	6145
3.10 Бункер для песка		2500x2500x5000	0	6145
3.11 Шнековый транспортер		2500x300x300	3	2106

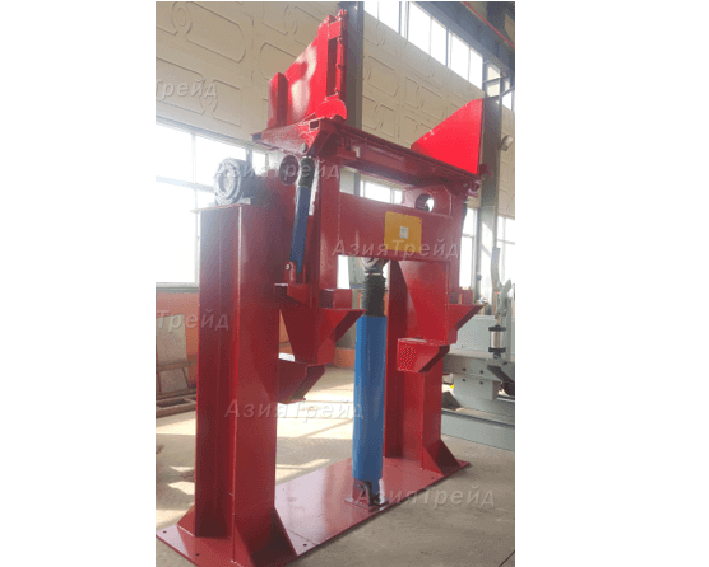

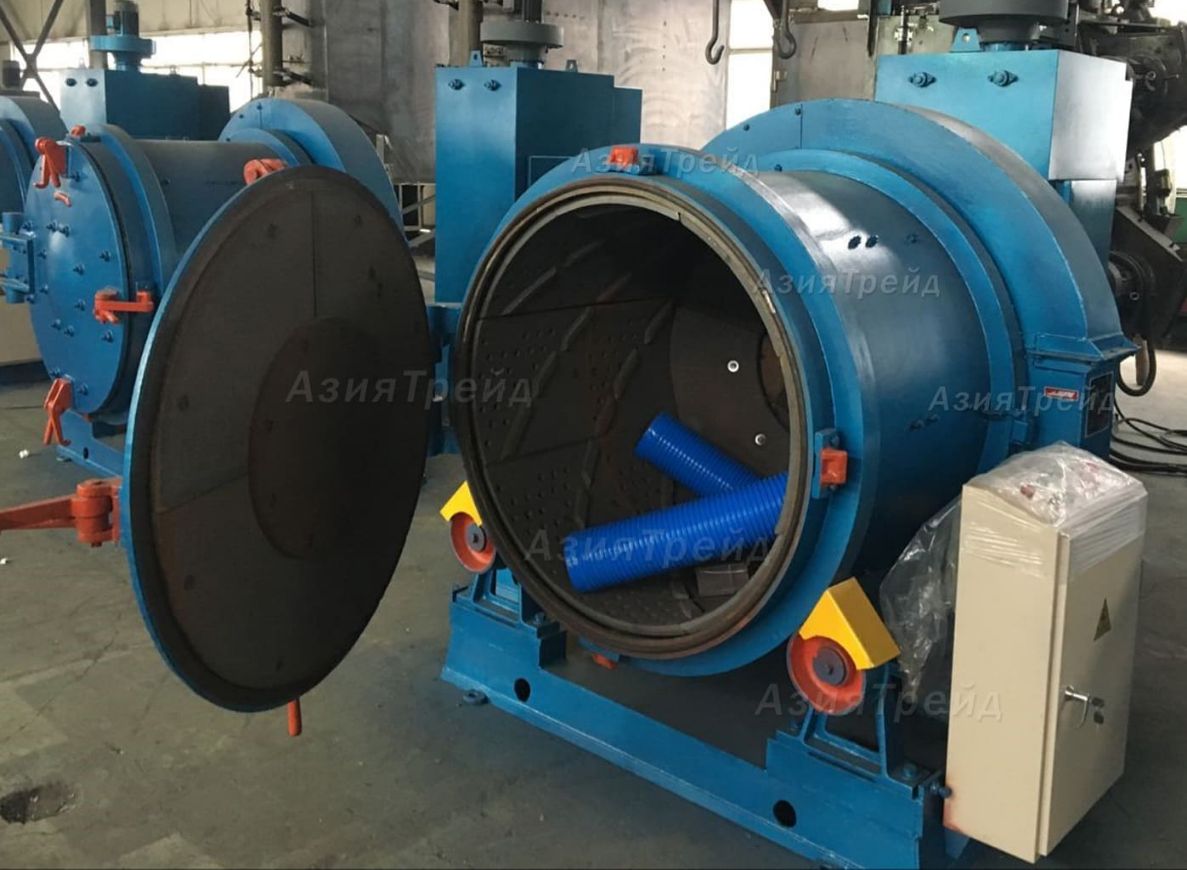

3.12 Гидравлический кантователь опок		2000x1030x2905	15	18435

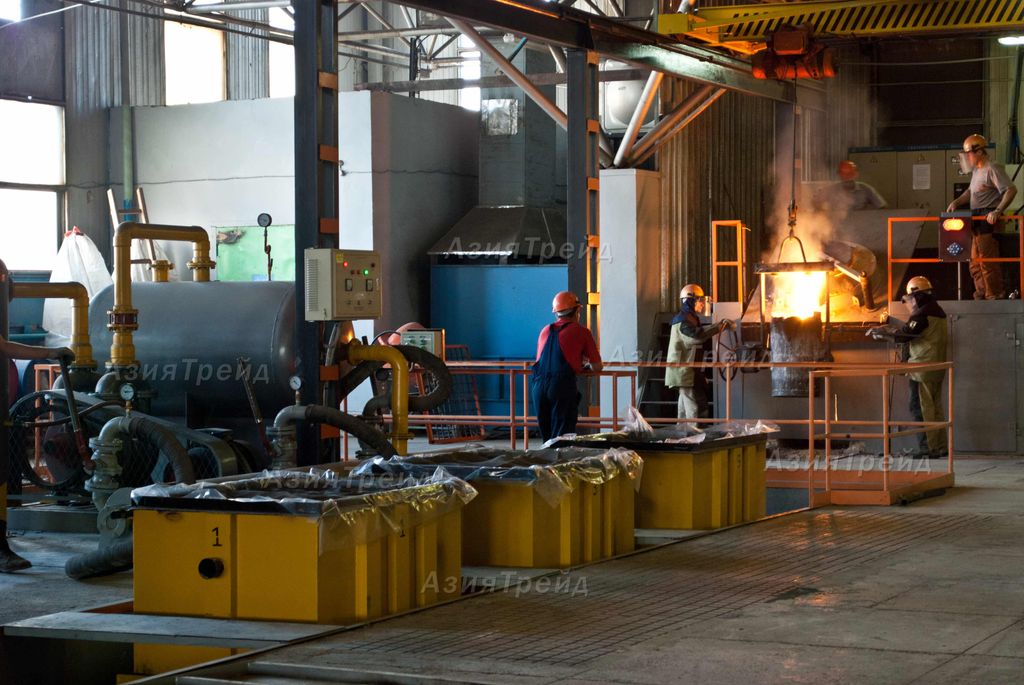

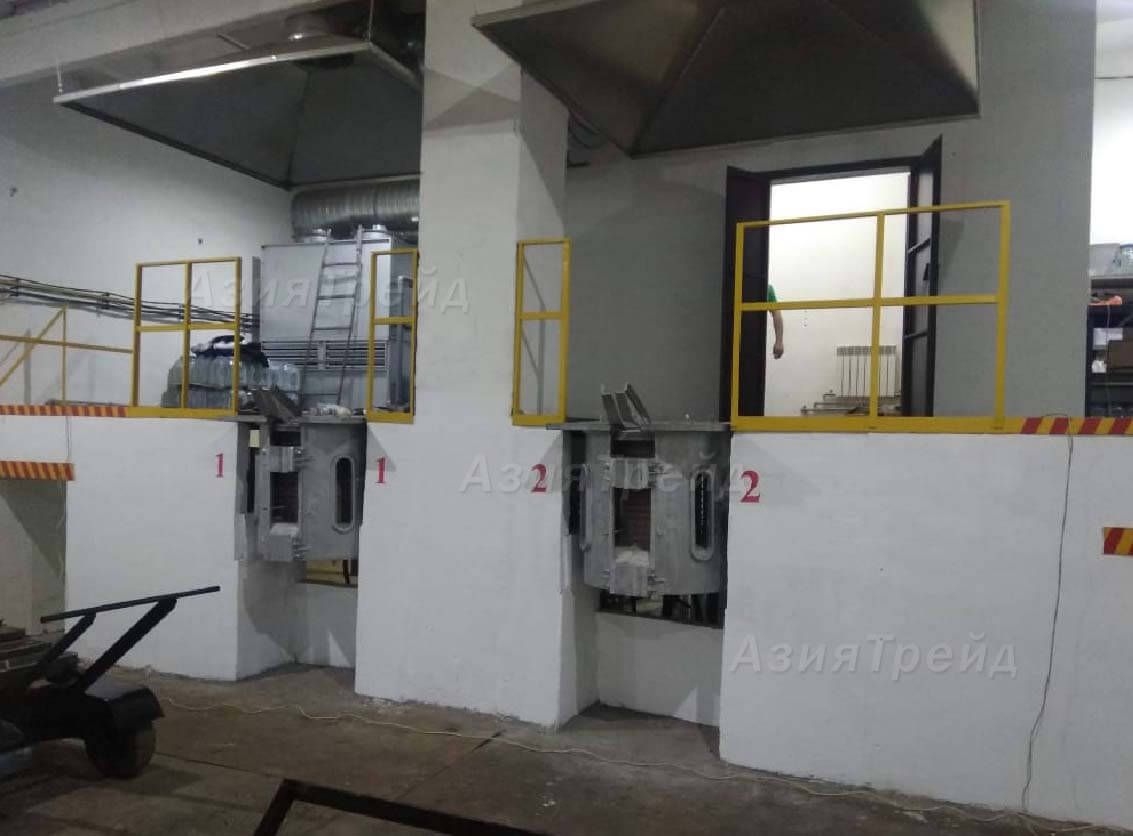

4. Плавильный участок				подробнее

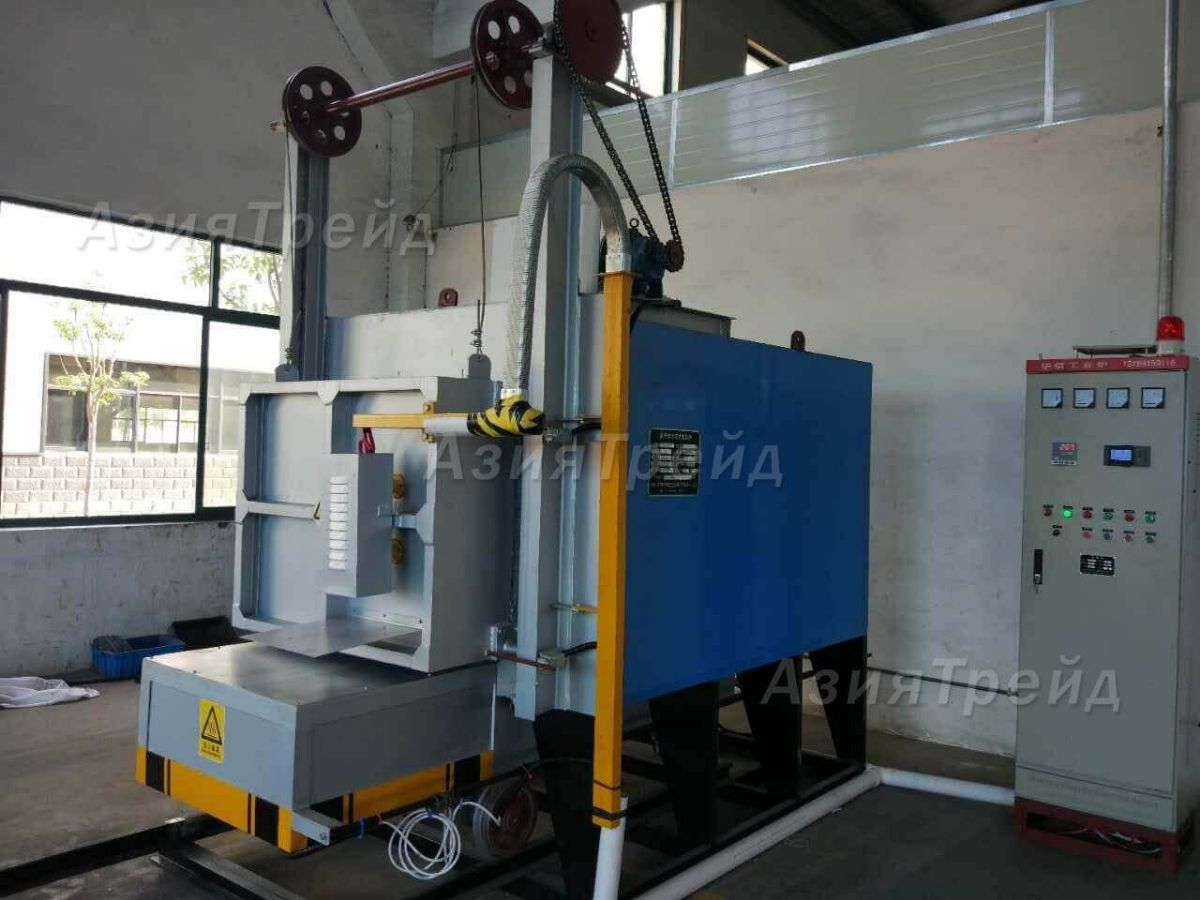

5. Участок закалки и отжига				подробнее
6. Участок механической обработки				подробнее
ИТОГО, USD				110 484

* Полностью автоматизированное электроуправление PLC.

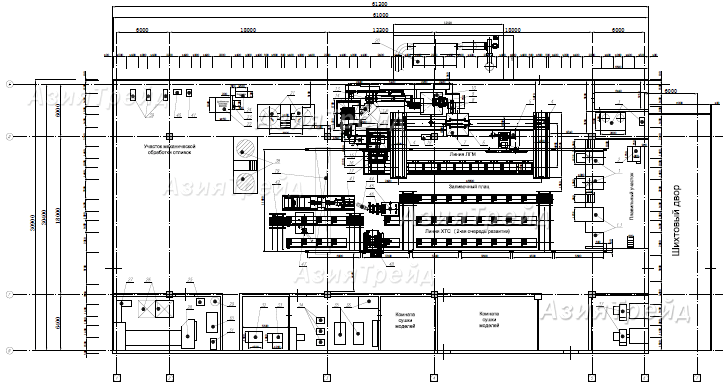

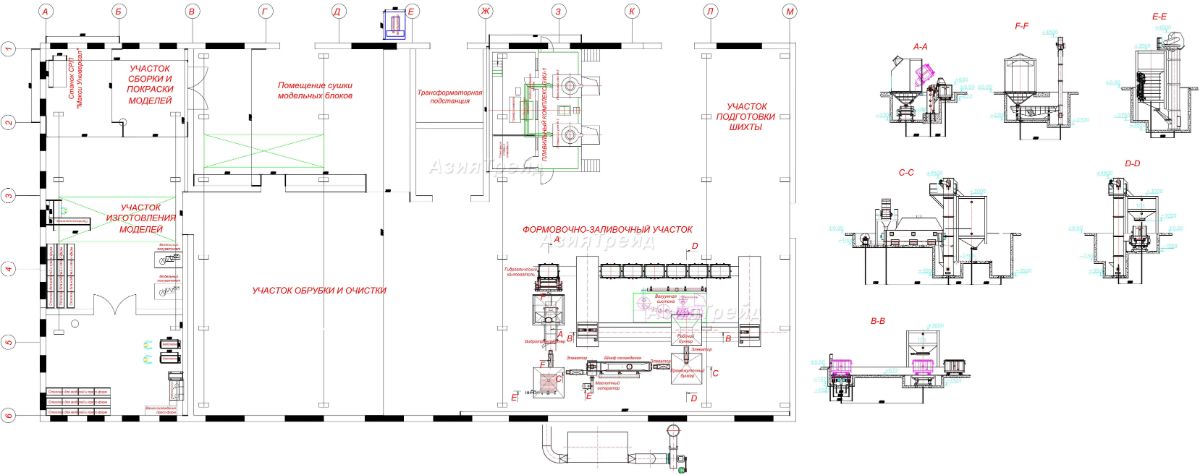

ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ

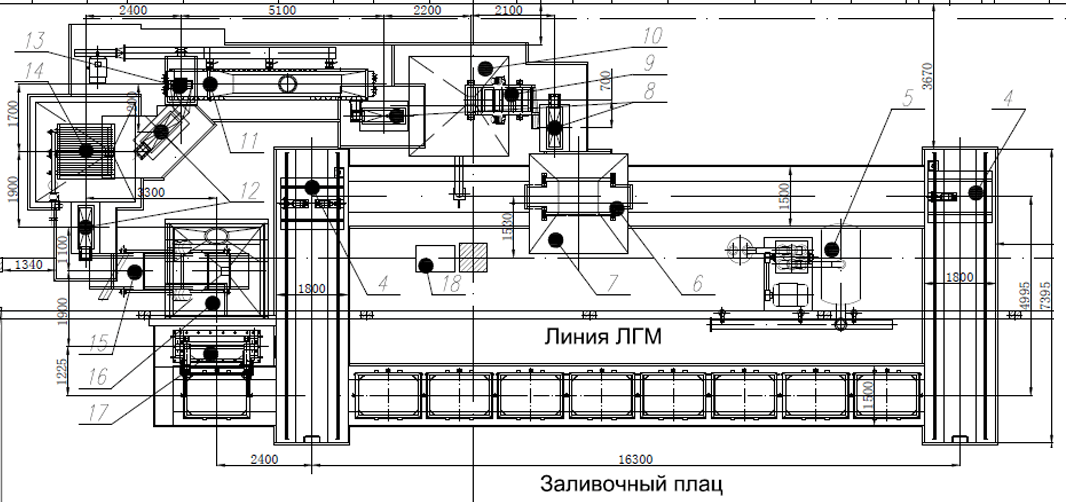

Планировочное решение линии ЛГМ1

Планировочное решение линии ЛГМ2

Планировочное решение линии ЛГМ3

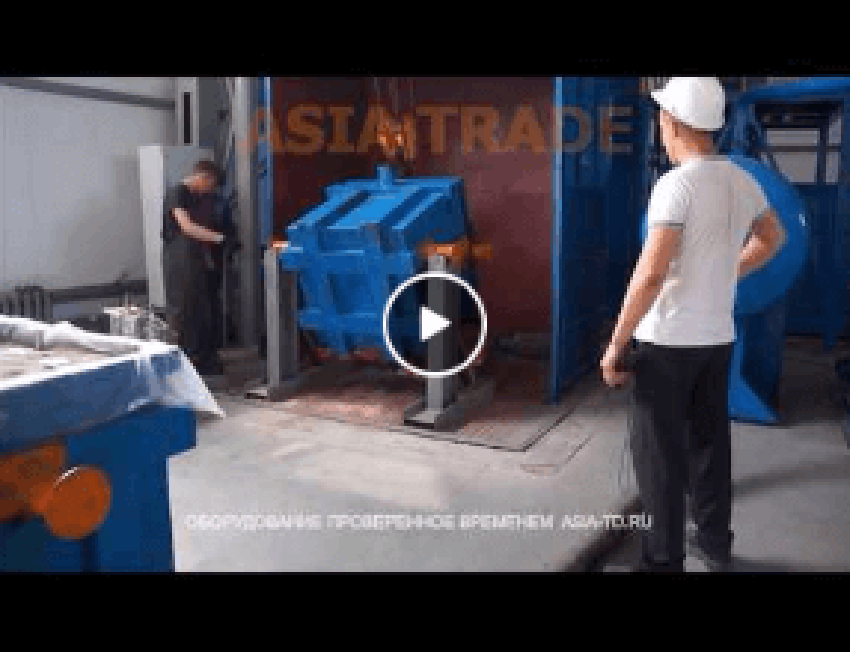

ВИДЕО - ЛИНИЯ ЛГМ до 100 т/мес годного литья

ОБОРУДОВАНИЕ БЕЛОГО ЦЕХА

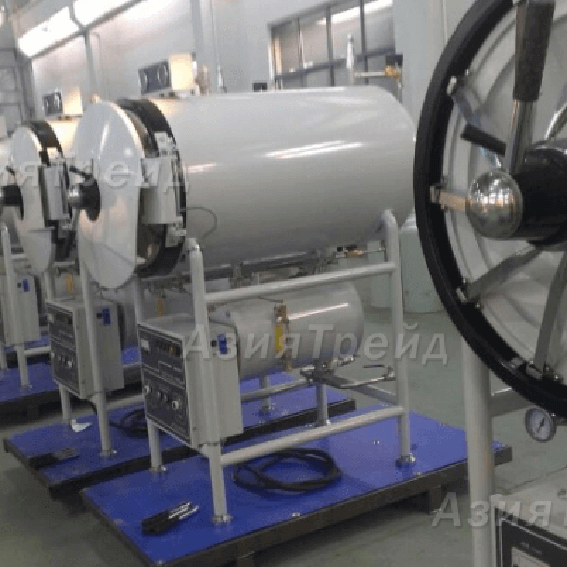

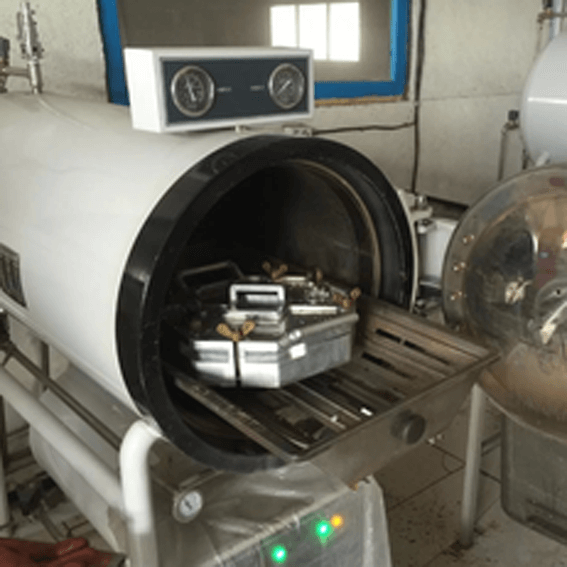

Автоклав для моделей ЛГМ из нержавеющей стали

Автоклав для моделей ЛГМ

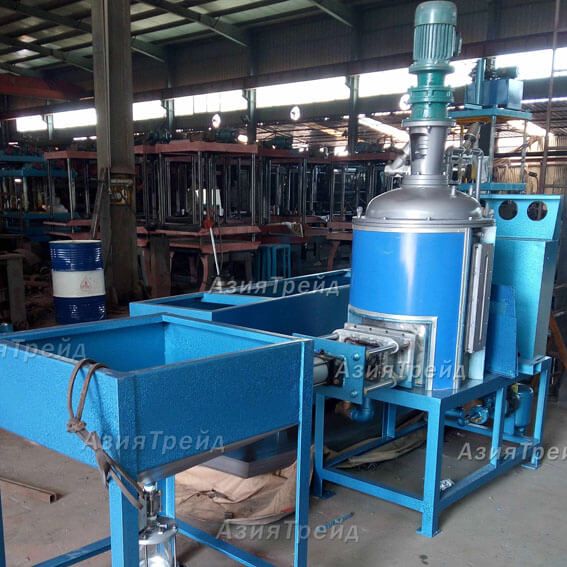

Смеситель ЛГМ для краски

Предвспениватель с сушильной камерой

Модельный автомат ЛГМ

ПРЕДВСПЕНИВАТЕЛЬ С СУШИЛЬНОЙ КАМЕРОЙ

Автоматический дозированный предвспениватель серии EPS предназначен для ровномерного вспенивания полистирола. В данном оборудовании совмещены механические и электронные составляющие, что позволяет достичь необходимого технического уровня.

В качестве системы контроля применяется PLC (сенсорный экран). Метод расчета температуры и давления гарантирует точность технологии.

Для ускорения созревания гранул полистирола в комплект входит автоматическая сушилка.

Модель	EPS-JF-100	EPS-JF-1100
Объем камеры вспенивания, м3	0,12	1,4
Производительность, кг/час	40-160	200-500
Расход сжатого воздуха, м3/цикл	0,05-0,06	0,1-0,3
Расход пара, кг/цикл	0,8-1,0	2-8
Время цикла, мин	1,5	1,5
Установленная мощность, кВт	6,6	20,75

АВТОКЛАВ

Емкость из нержавеющей стали, автоматический контроль стерилизации, простота функционирования.

Имеется функция сушки и механизм предотвращения перегрева и избыточного давления.

Предохранительный клапан открывается автоматически когда внутреннее давление будет более 90.24 МРа, и когда пар поступит в водный резервуар. При недостатке воды автоматически отключается питание.

Параметры	WS-150YDA	WS-200YDA	WS-400YDA	WS-500YDA
Объем камеры, л	150	200	400	500
Диаметр камеры, мм	440	515	700	700
Длина камеры, мм	1000	1000	1000	1300
Мощность, кВт	9	9	18	18
Масса установки, кг	240	260	520	470

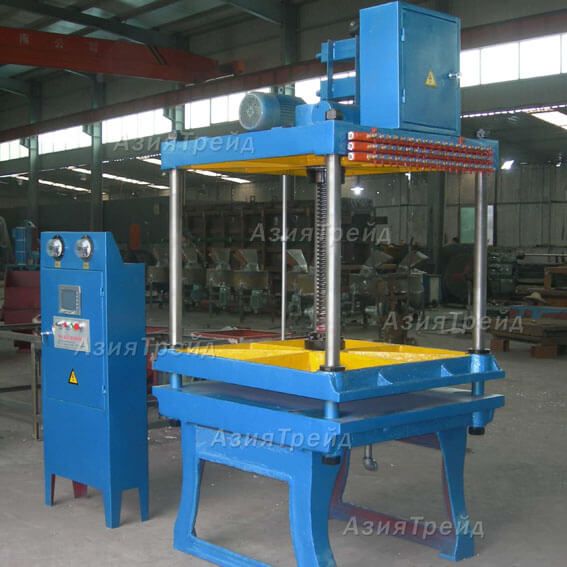

МОДЕЛЬНЫЙ АВТОМАТ

Формовочный полуавтомат, предназначен для изготовления пенополистирольных моделей при высокой серийности. Цикл автомата зависит от конфигурации модели, толщины стенки, типа полистирола и может составлять от 5 до 15 минут.

Производимые операции:

закрытие пресс-формы,

заполнение пресс-формы предвспененным полистиролом,

обработка пресс-формы паром,

охлаждение модели водой,

продувка пресс-формы сжатым воздухом,

раскрытие пресс-формы и извлечение готовой пенополистирольной модели.

Модель	Размеры плит, мм	Размер пресс-формы, мм	Мощность, кВт	Кол. винтовых передач	Ø направляющих колон, мм
EPS-C-0907	900х700	780х600	1,5	1	56
EPS-C-1210	1200х1000	1000х800	2,2	1	56
EPS-C-1310	1300х1000	1100х950	3	1	56
EPS-C-1512	1500х1200	1350х1050	4	2	56
EPS-C-2012	2000х1200	1500х1380	5	2	72

ОБОРУДОВАНИЕ ЧЕРНОГО ЦЕХА

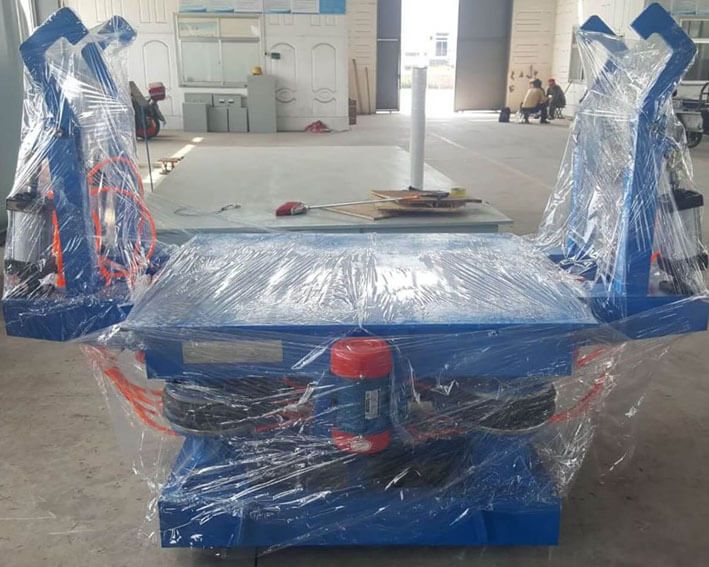

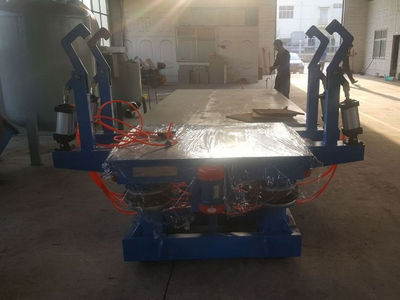

Вибростол ЛГМ трехмерный с пневмозажимами

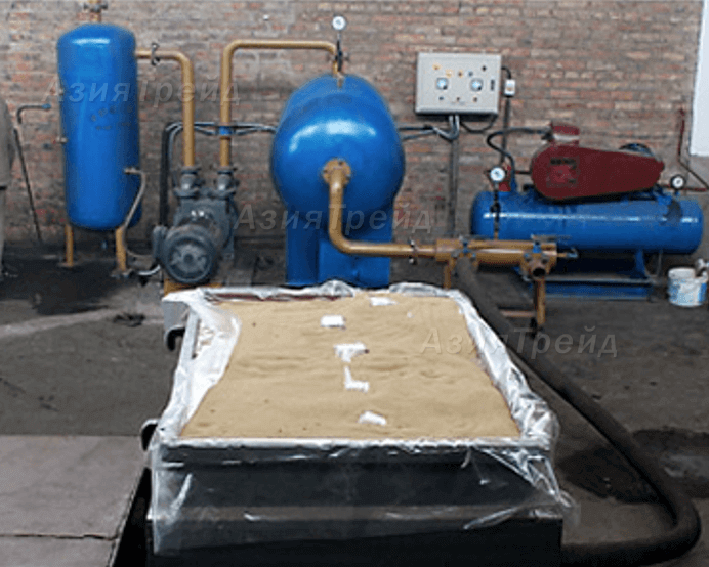

Вакуумная система ЛГМ в упаковке

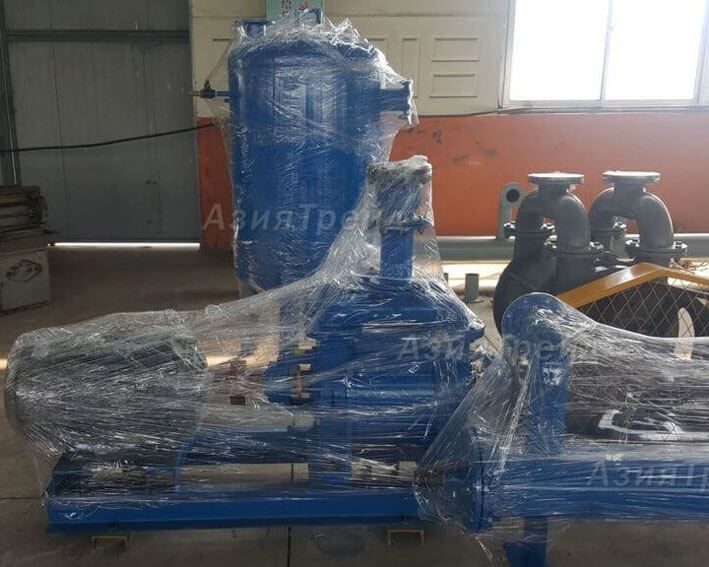

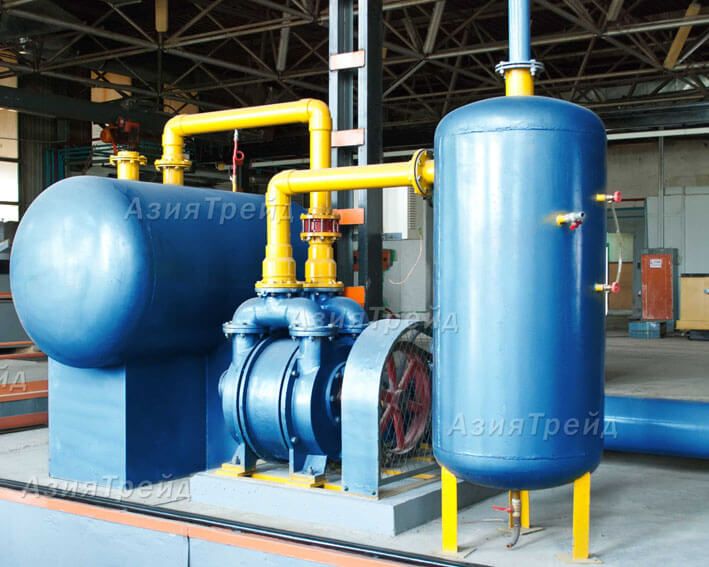

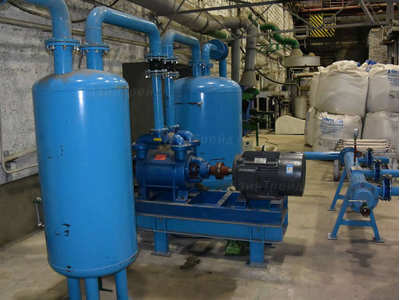

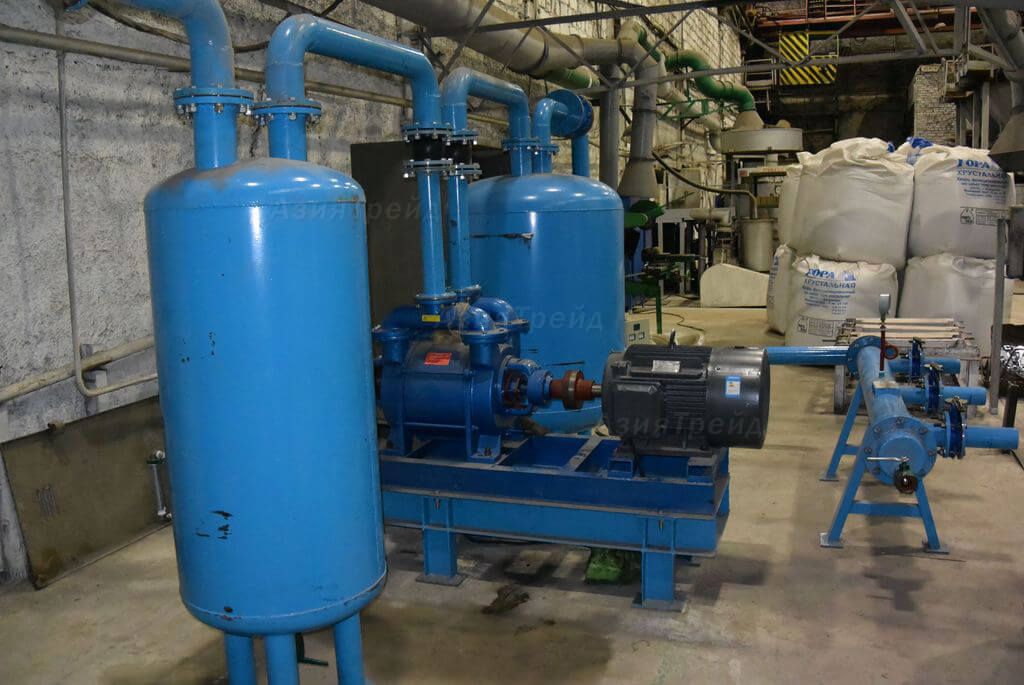

Вакуумная система ЛГМ

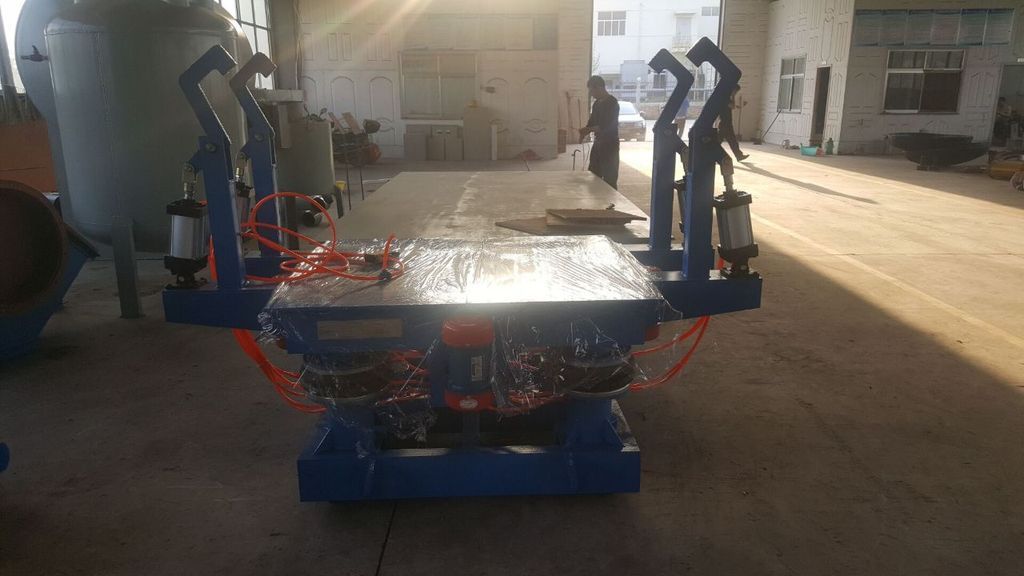

ВИБРОСТОЛ ТРЕХМЕРНЫЙ С ЗАЖИМАМИ

Трехмерный вибростол с пневмо зажимами используется в технологии ЛГМ для уплотнения кварцевого песка в вакуумной опоке.
Конструкция вибростола:
Платформа вибростола
Амортизаторы
Станина
Электродвигатели

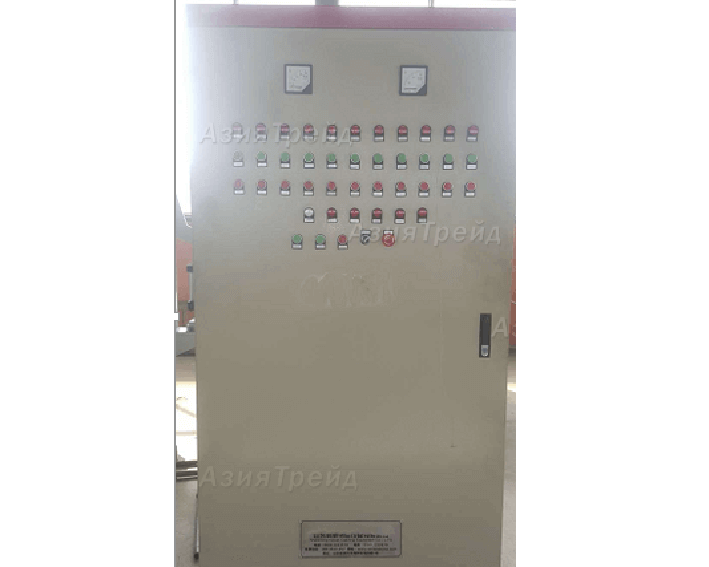

Шкаф управления
Пневмозажимы для опоки

Модель	Грузоподъемность, тн	Размеры вибростола, мм	Максимальные размеры опоки, мм
XYZ-I	5	1200x1200x750	1000х1000х1500
XYZ-II	8	1500х1500х750	1300х1300х1800
XYZ-III	12	1800х1800х750	1600х1600х2200
XYZ-IV	20	3000х2100х750	2800х1900х2500

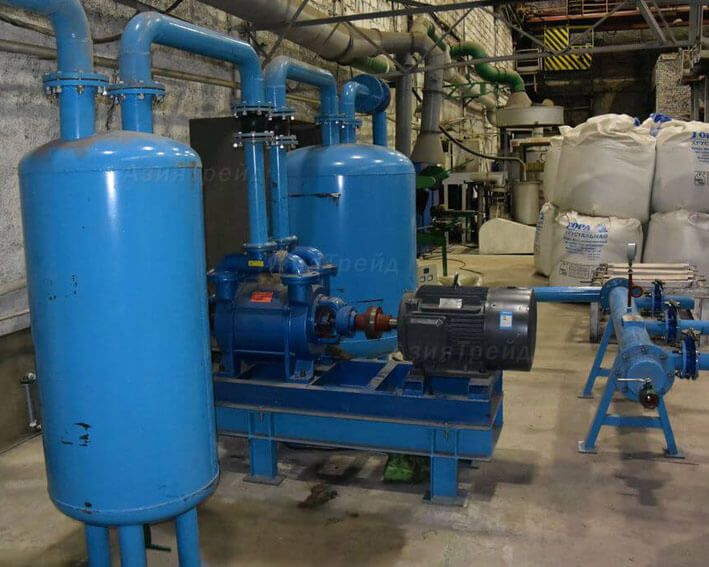

ВАКУУМНАЯ СИСТЕМА

Вакуумная система ЛГМ или система отрицательного давления предназначена для уплотнения кварцевого песка в вакуумных опоках. Распределитель вакуумной системы обеспечивает возможность производить разливки в несколько опок одновременно.
Основные функции:
откачивание воздуха в газообразных продуктов деструкции полистирола,
стабилизация давления,
фильтрация воздуха,
газоводяное разделение.
Конструкция вакуумной системы:
бак газо-водяного разделения

вакуумный насос

ресивер

шкаф управления
распределитель

Модель	Производительность, м3/мин	Максимальное разряжение, МПа	Частота, об./мин	Ø трубопроводов, мм	Расход воды, л/мин	Мощность двигателя, кВт
SK-12	12	-0.1	970	80	40-50	18,5
SK-20	20	-0.1	730	108	60-80	30
