Ковш литейный

Ковши серии QB разработаны с учётом требований современного литейного производства — их вытянутая форма минимизирует тепловые потери при транспортировке расплавленного металла, что повышает общую энергоэффективность процесса.

Конструктивные особенности:

• Корпус выполнен из сварного стального кожуха с внутренней облицовкой из огнеупорных материалов — это обеспечивает долговечность и защиту от высоких температур.
• Форма — усечённый конус с широким верхним основанием и специальным сливным носком в верхней части для точного дозирования металла при разливке.
• Жёсткостные пояса расположены в трёх зонах (верхней, средней и нижней) — они усиливают конструкцию и предотвращают деформацию под нагрузкой.
• Цапфовый пояс — ключевой элемент крепления цапф для транспортировки. Цапфы оснащены защитными бортиками: они предотвращают выпадение из плит при аварийном перегреве, а способ крепления (запрессовка со стороны ковша) гарантирует надёжность соединения.
• Выпорные отверстия на корпусе служат для эффективного удаления паров воды в процессе сушки футеровки, исключая образование дефектов.
• Система подъёма включает подвесное устройство траверсы и вильчатые фиксаторы — они обеспечивают безопасную транспортировку и исключают самопроизвольное опрокидывание.

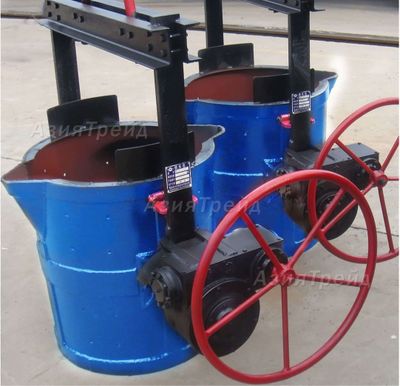

• Механизм управления — ручной маховик для плавного вращения ковша во время разливки, позволяющий оператору точно контролировать процесс.

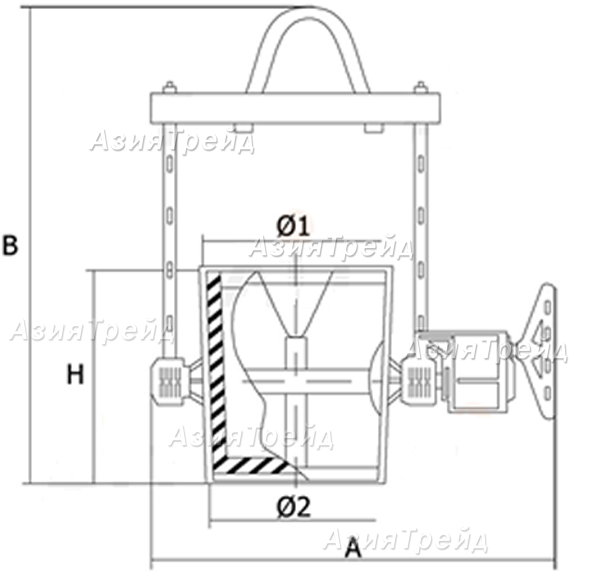

Ковши серии TB спроектированы с учётом требований современного литейного производства. Их ключевая особенность — пропорциональное соотношение высоты к диаметру 1:1,1, что создаёт широкую рабочую поверхность и значительно упрощает удаление шлака.

Конструктивные особенности:

• Оптимальная геометрия: форма усечённого конуса с расширенным верхним основанием и сливным носком обеспечивает удобный контроль разливки металла.
• Прочный корпус: сварной кожух облицован огнеупорными материалами изнутри — это гарантирует долговечность и защиту от термических нагрузок.
• Усиление конструкции: по периметру корпуса установлены пояса жёсткости, равномерно распределяющие нагрузку и предотвращающие деформацию.
• Цапфовый пояс: ключевой элемент крепления для транспортировки. Оснащён рёбрами жёсткости для дополнительной поддержки и надёжности.
• Надёжные цапфы: элементы с бортиками на концах предотвращают выпадение из плит при аварийном перегреве. Крепление осуществляется методом запрессовки на цапфовых плитах.
• Технологические отверстия: предусмотрены для эффективного удаления паров воды в процессе сушки футеровки.
• Система подъёма и фиксации: подвесное устройство траверсы и вильчатые фиксаторы обеспечивают безопасный подъём и транспортировку, исключая риск опрокидывания (фиксация траверсы в вертикальном положении).
• Механизм управления: ручной маховик позволяет оператору плавно вращать ковш во время разливки, обеспечивая точный контроль процесса.

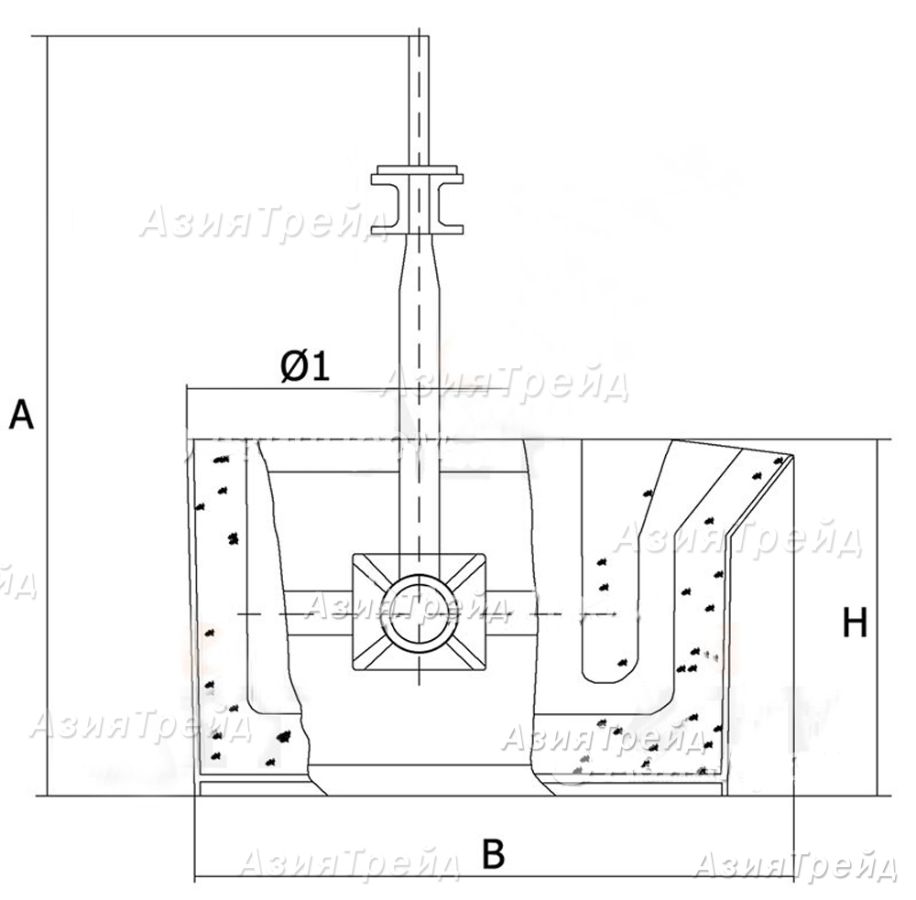

Ковши серии CB спроектированы с применением сифонного принципа разливки — это ключевое преимущество для получения высококачественного металла. Огнеупорная перегородка задерживает шлаковые частицы, а чистый расплав поступает из нижней части ковша, что существенно снижает количество включений в отливках.

Конструктивные особенности:

• Соотношение размеров: высота ковша превышает диаметр в 1,1 раза (1:1,1) — такое соотношение оптимизирует рабочий процесс и повышает эффективность разливки.
• Корпус: изготовлен из стального сварного листа и облицован огнеупорными материалами, что обеспечивает стойкость к экстремальным температурам и долговечность.
• Форма: усечённый конус с расширенным верхним основанием и специальным сливным носком для точного дозирования металла.
• Усиление конструкции: пояса жёсткости в верхней, средней и нижней частях равномерно распределяют нагрузку и предотвращают деформацию корпуса под весом расплава.
• Цапфовый пояс: выполнен из прочной сварной конструкции, служит основой для крепления цапф и обеспечивает безопасную транспортировку ковша.
• Элементы безопасности: выпадные цапфы с бортиками на концах могут безопасно выпасть из плиты в случае перегрева, предотвращая аварийные ситуации.
• Технологические отверстия: выпорные отверстия на корпусе обеспечивают удаление паров воды в процессе сушки футеровки, исключая образование трещин и отслоений.
• Система подъёма: подвесное устройство траверсы и вильчатые фиксаторы гарантируют устойчивость ковша при транспортировке, предотвращая опрокидывание (фиксация в вертикальном положении).
• Механизм управления: вращение ковша осуществляется вручную с помощью маховика — это позволяет оператору точно регулировать скорость и объём подачи расплава

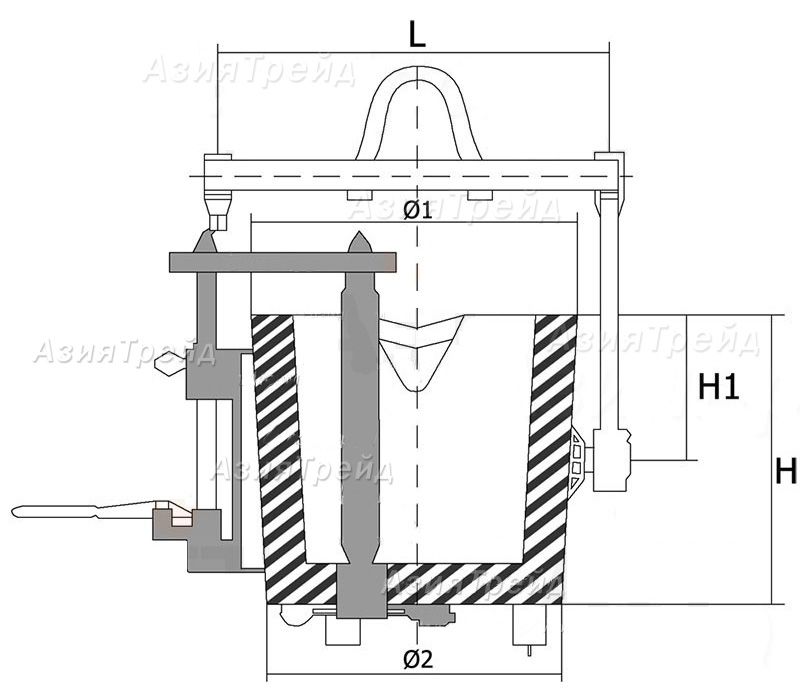

Ковши серии GB спроектированы для донной разливки металла через специальное стопорное отверстие в днище — это позволяет получать сплав высокой чистоты.
Подходит для работы со сталью, чугуном и цветными сплавами в литейных и металлургических цехах.
Принцип работы:

• При заливке металла в ковш неметаллические включения (шлак, песок) непрерывно выталкиваются вверх, а чистый металл остаётся внизу.
• Система управления стопором обеспечивает точную регулировку скорости заливки — это критично для качества отливок.
• Соотношение чаши 1:1,2 создаёт увеличенный слой шлака (10 % от общей массы металла), который дополнительно защищает расплав от окисления.
• В верхней части ковша предусмотрен сливной носок для удобного удаления шлака после разливки.

Конструктивные особенности:

• Корпус: изготовлен из стального сварного листа и облицован огнеупорными материалами — это гарантирует стойкость к экстремальным температурам и длительный срок службы.
• Усиление конструкции: пояса жёсткости в верхней, средней и нижней частях равномерно распределяют нагрузку и предотвращают деформацию корпуса под весом расплава.
• Механизм поворота: ковш подвешивается с помощью литейного мостового крана за специальную серьгу на корпусе — это обеспечивает безопасный и контролируемый поворот стопорного отверстия.
