Индукционная плавильная печь

Указаны актуальные цены в Китайских юанях с учетом  сертификации, уплаты таможенных пошлин, НДС20% и доставки в Россию. Оплата производится в рублях по курсу ЦБ РФ. Средний срок производства 40 дней.

Для приобретения оборудования свяжитесь с нами по электронной почте info@asia-td.ru или воспользуйтесь функцией "Отправить запрос".

Возможно приобретение оборудования в рассрочку.

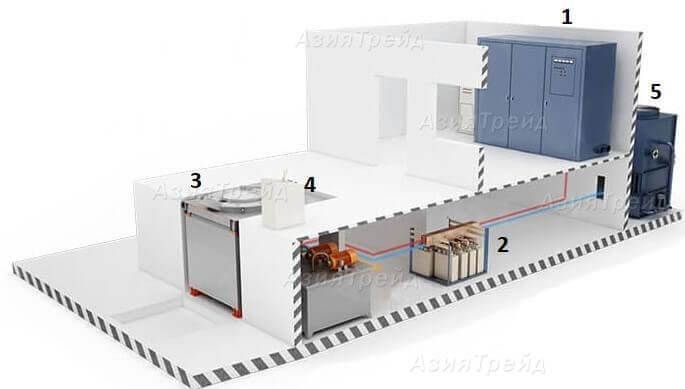

1. Среднечастотный тиристорный преобразователь частоты
2. Конденсаторная батарея
3. Плавильный узел
   1. Стальной или алюминиевый корпус
   2. Гидравлический или электромеханический наклон

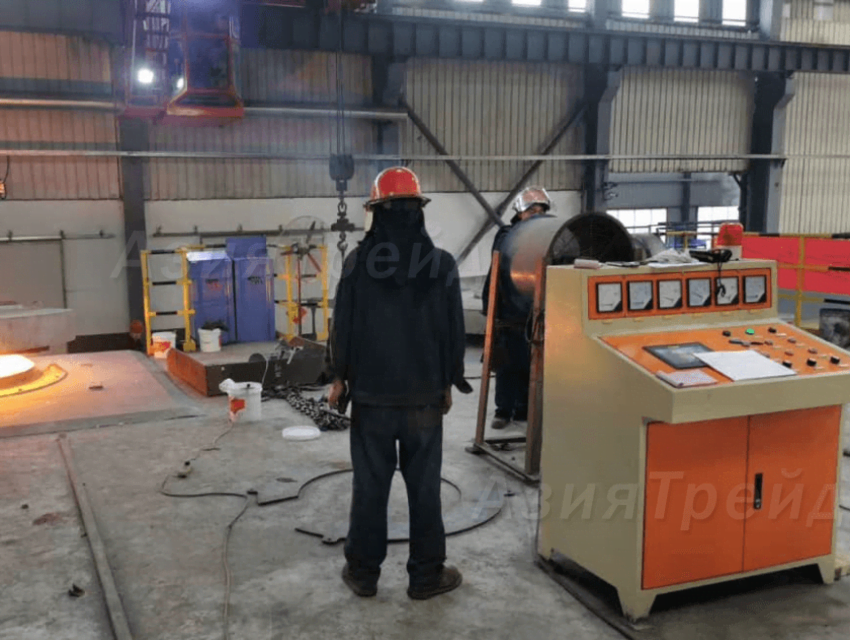

4. Пульт управления
5. Станция охлаждения - опция
6. Шаблон тигля
7. Комплект водоохлаждаемых кабелей
8. Комплект ЗИП на год работы

Плавильное оборудование компании "Азия Трейд" соответствует международным стандартам качества ISO9001:2015 и GB/Т 19001-2016, оснащено комплектующими от известных производителей, такими как SIEMENS, PANASONIC и MITSUBISHI. Система обладает надежной защитой от различных аварийных ситуаций, что позволяет использовать индукционную плавильную печь в трехсменном режиме.

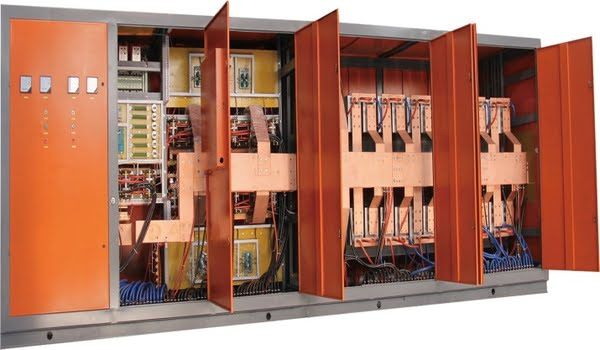

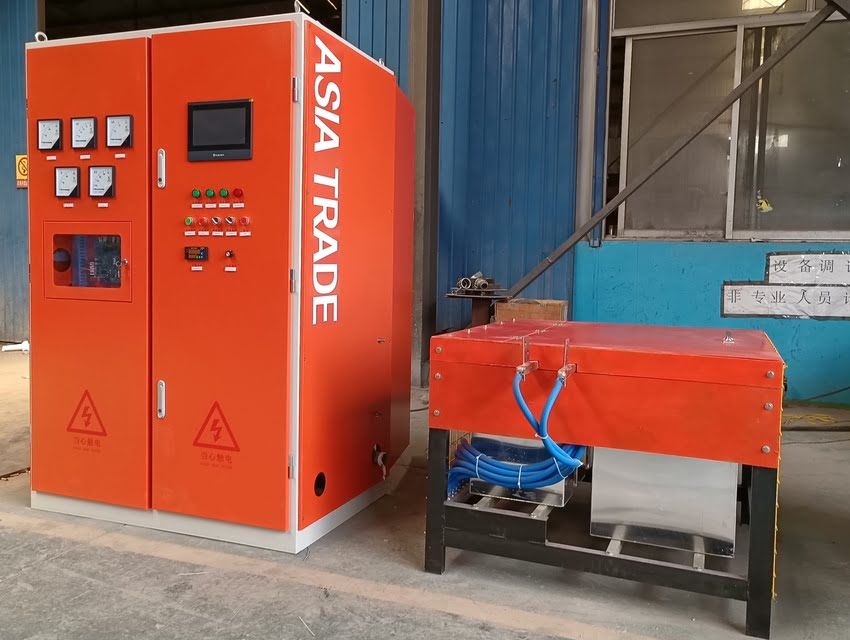

Тиристорный преобразователь частоты ASIA TRADE использует тиристоры нового поколения, высокоскоростные датчики и цифровую систему управления для обеспечения высокой точности и надежности работы.

Принцип работы этого преобразователя основан на выравнивании тока промышленной частоты в выпрямителе и последующем его преобразовании в ток средней частоты 250-500 Гц в инверторе.

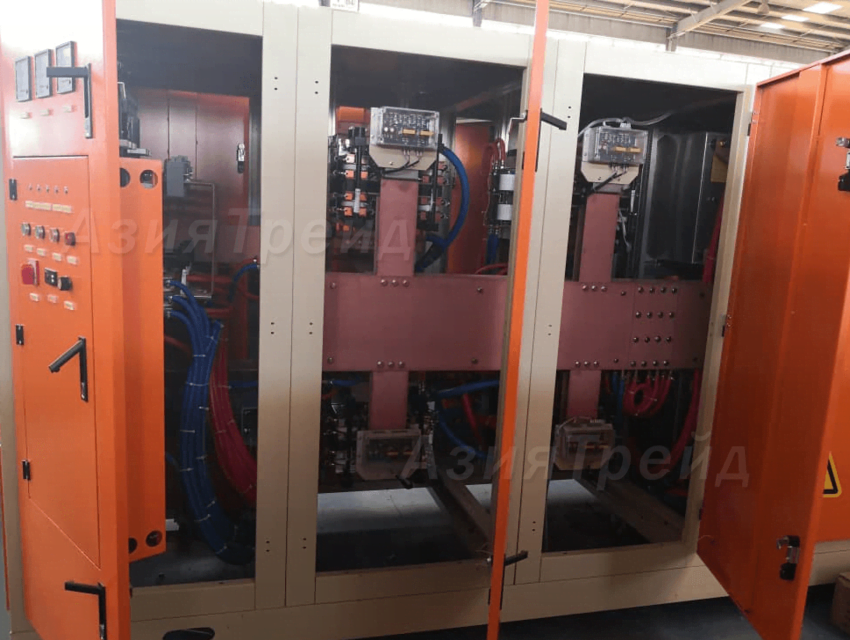

Шкаф имеет уровень защиты IP54 и спроектирован в модульном типе, что делает его удобным в монтаже и эксплуатации. Инвертор оборудован передовой системой оптоволоконного пускателя. Точка вывода преобразователя обеспечена защитным заземляющим переключателем с функцией блокировки.

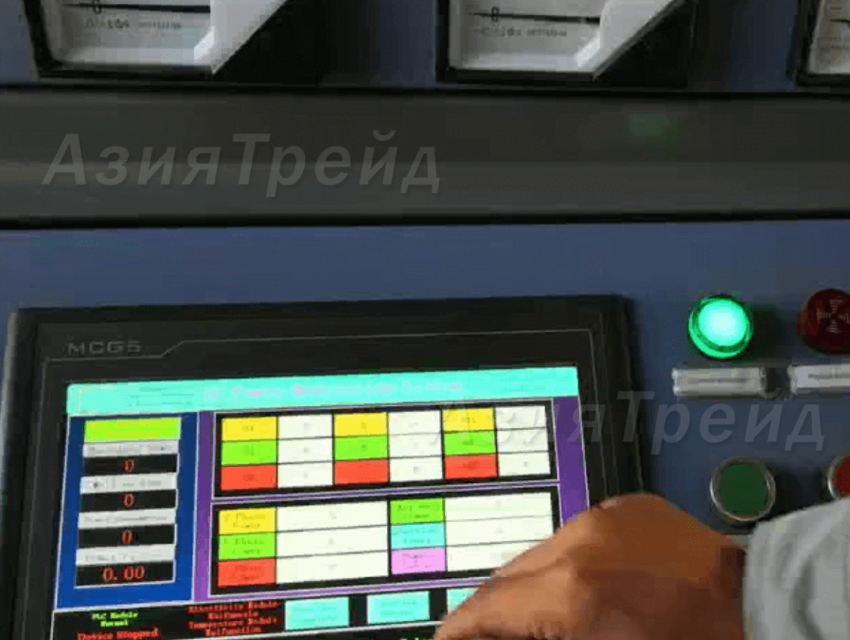

Компания АЗИЯ ТРЕЙД предлагает уникальную систему двойного питания для печей, которая позволяет одновременно работать двум плавильным узлам за счет эффективного перераспределения мощности. Система способна работать в широком диапазоне от 0% до 100% от номинальной мощности преобразователя. Среднечастотный преобразователь также оборудован интеллектуальной системой компьютерного управления, которая предоставляет информацию о рабочем процессе в реальном времени. Технология обеспечивает непрерывную автоматическую диагностику параметров печи, спекание футеровки, запуск плавильного узла в холодном режиме и информирование оператора о неисправностях. Кроме того, система сохраняет данные в памяти для последующего анализа.

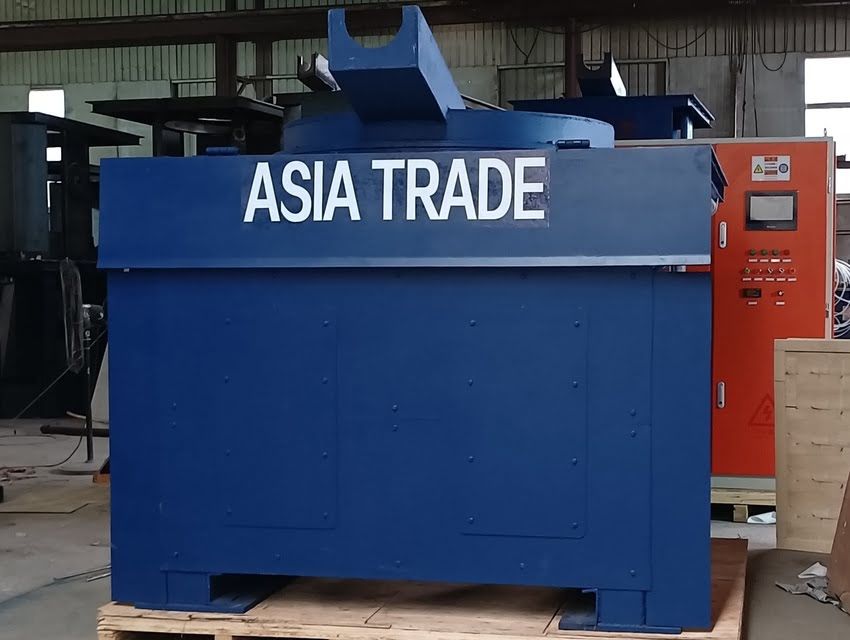

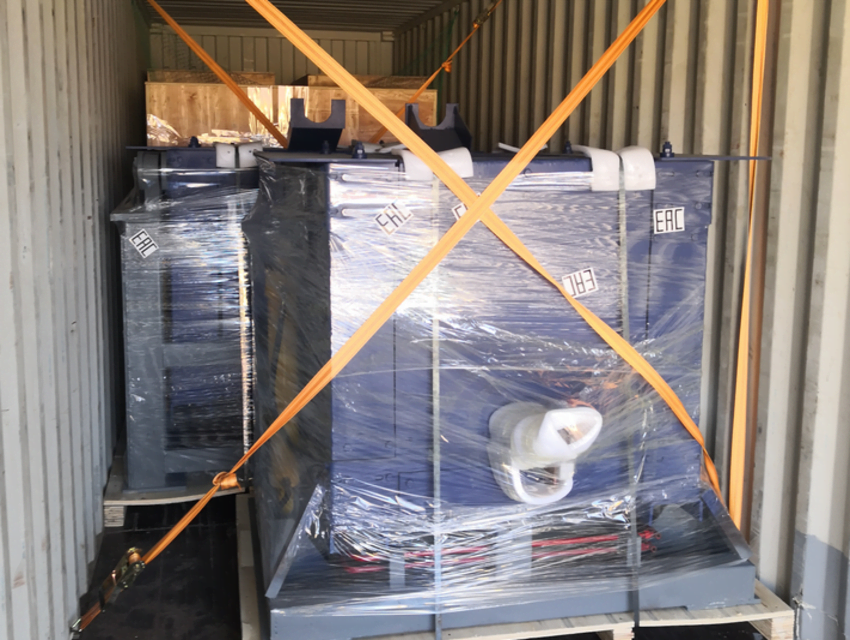

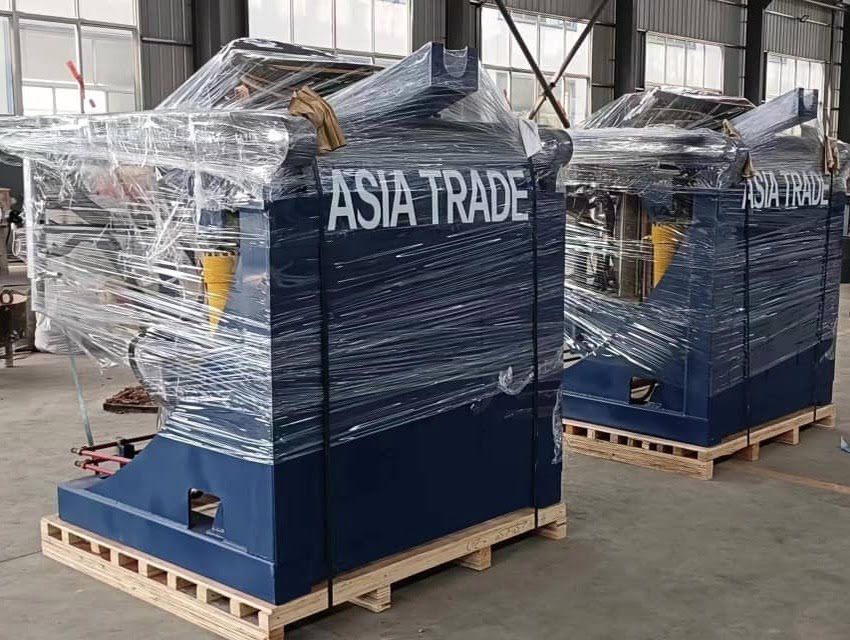

Печи в стальном корпусе:

Печи в алюминиевом корпусе:

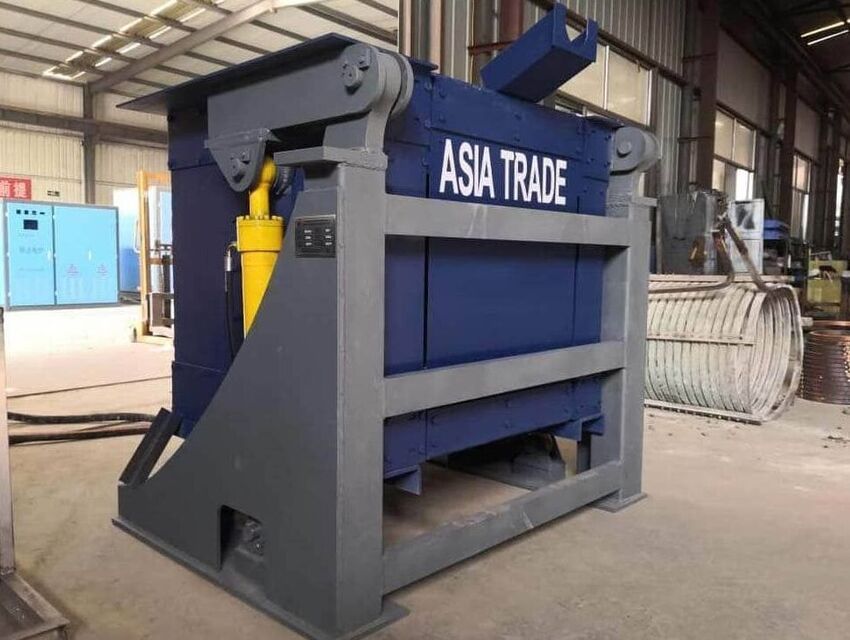

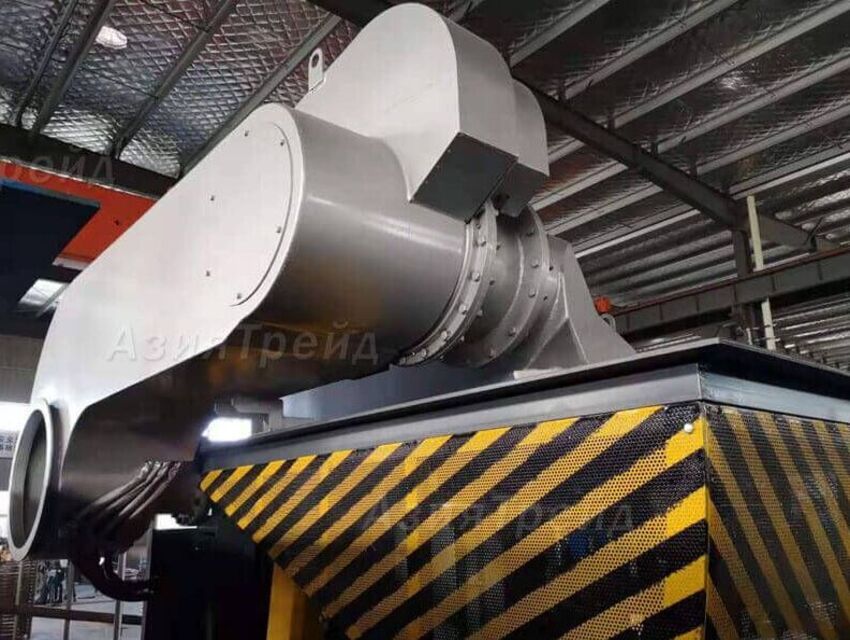

Плавильный узел может быть выполнен в стальном или алюминиевом корпусе с различными механизмами наклона, такими как гидроцилиндры и электромеханические редукторы.

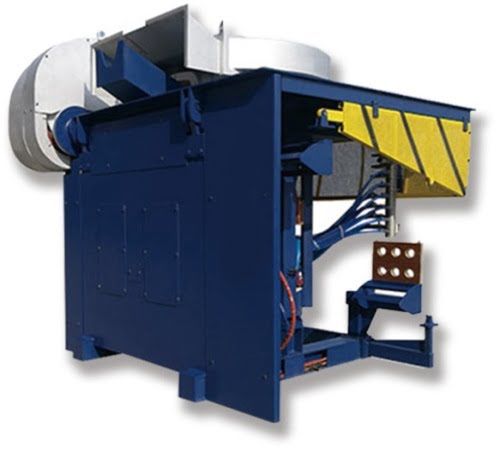

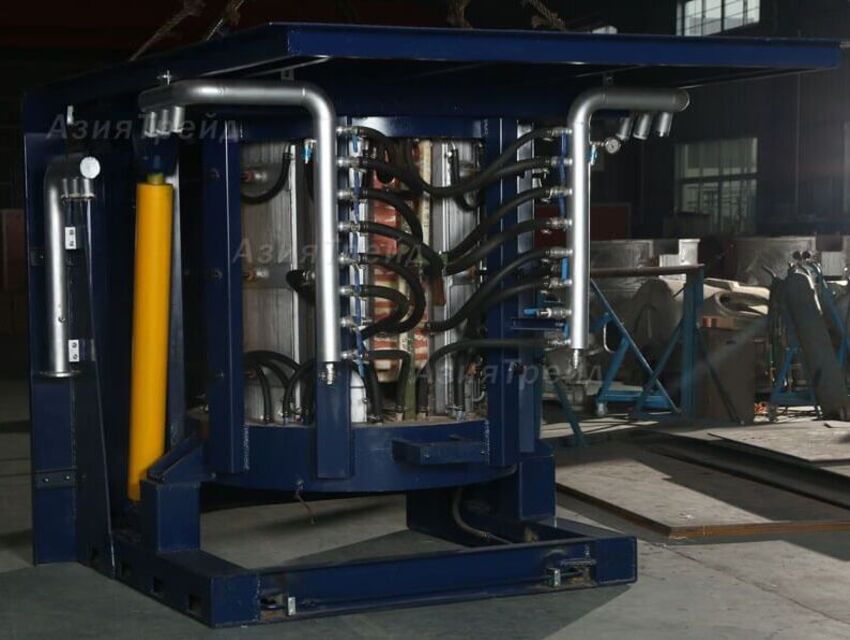

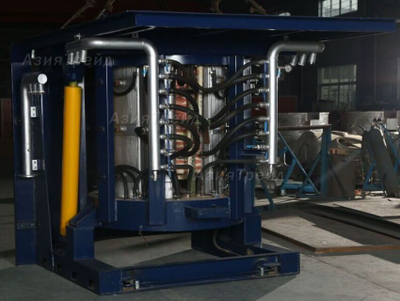

Печь в стальном корпусе включает в себя многосекционный водоохлаждаемый индуктор, пакеты магнитопровода и другие компоненты, способствующие эффективной работе плавильного процесса.

Магнитопровод позволяет увеличить КПД системы и повысить скорость плавки металла.

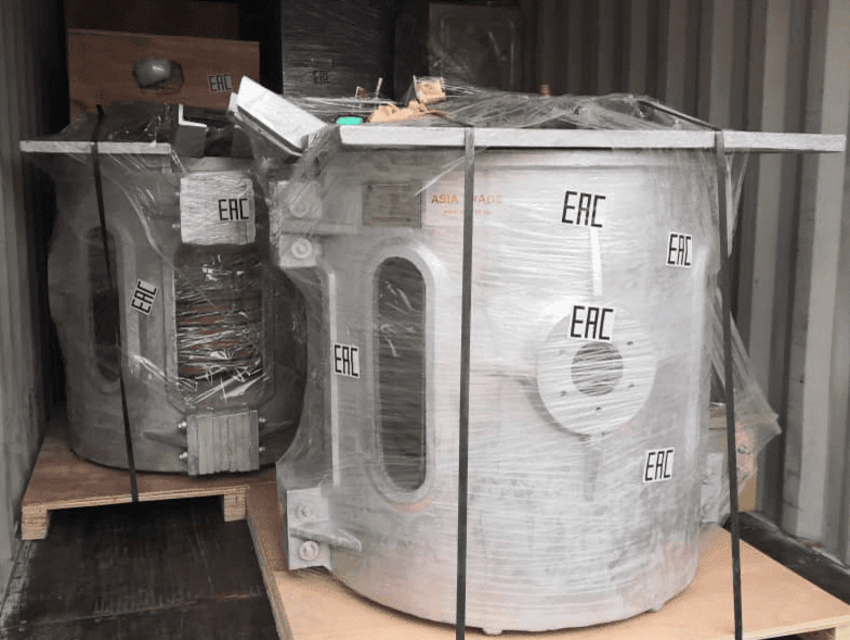

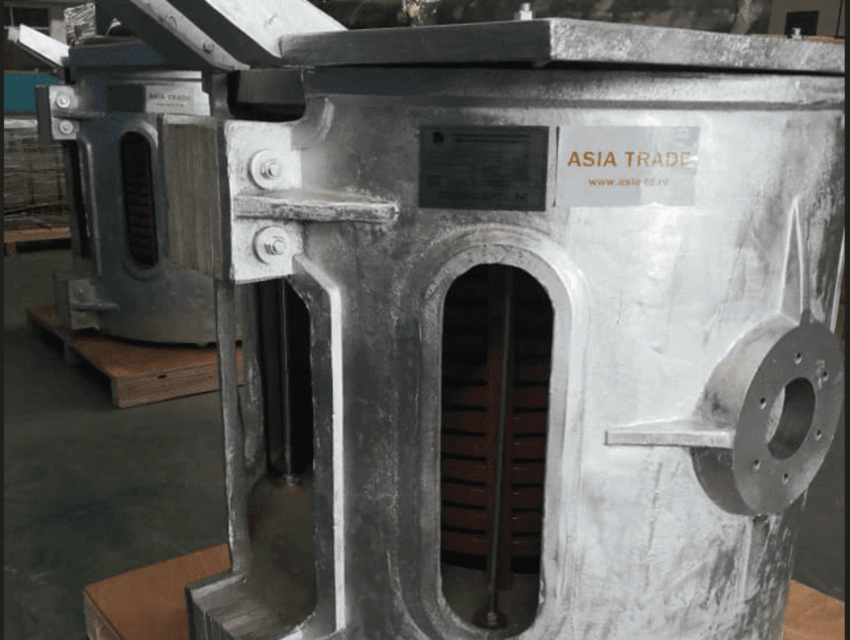

В алюминиевом корпусе плавильный узел не использует магнитопровод и обеспечивает равномерное распределение тепла благодаря индуктору, размещенному внутри корпуса.

Пульт управления	Шаблон тигля	Кабель	Станция охлаждения	Маслостанция

Индукционные тигельные печи ASIA TRADE для плавки металла являются надежным и эффективным оборудованием, которое широко применяется в промышленности для обеспечения высокого качества и точности процесса плавки.

- Пульт для дистанционного управления печью

- Система контроля состояния футеровки

- Система аспирации воздуха

- Газоотводящая гидравлическая крышка

- Электрический межпостовой переключатель

- Ручной межпостовой переключательий

- Вибротрамбовщик электрический

- Виброзагрузчик шихты

- ЖК консоль для дистанционного контроля и управления процессом плавки

- Выталкиватель футеровки и прочее оборудование.

Монтаж системы охлаждения плавильного комплекса.

Один из главных факторов, определяющих эффективность работы индукционных плавильных печей - это правильное охлаждение. Почти все поломки и аварии, которые могут произойти с комплексом, связаны именно с проблемами охлаждения. Перегрев, засорение, электрокоррозия, образование накипи, размораживание системы - вот лишь несколько возможных причин неполадок. Чтобы избежать таких ситуаций, необходимо правильно спроектировать систему охлаждения и предусмотреть защиту от всех возможных факторов.

Наиболее часто встречающаяся ошибка при монтаже системы охлаждения является ограничение протока охлаждающей жидкости по контуру охлаждения комплекса. Проток ограничить можно несколькими способами:
1. Насосом малой производительности.
Насос надо выбирать с запасом по производительности и рабочим давлением до 3,5 – 4 кг/см2, практика показывает целесообразность использования импортных насосов.
2. Использованием водопроводных труб недостаточного сечения условного прохода.
Чем больше диаметр подающей и приемной трубы, тем лучше. Если нет возможности поставить нержавеющие или пластиковые трубы достаточного сечения, то можно обойтись и обычными стальными водогазопроводными трубами, но предусмотреть в системе небольшой бытовой фильтр для питьевой воды со сменными картриджами, через который будет протекать небольшая часть общего потока охлаждающей жидкости и сбрасываться в расширительный бак.
3. Подпором потока в магистрали сброса охлаждающей жидкости, то есть перекрытием выходной магистрали.
Нормальный проток через систему охлаждения комплекса обеспечивается при давлении охлаждающей жидкости на подаче 2 – 2,5 кг/см2 и давлении в выходной магистрали 0 кг/см2. То есть для хорошего охлаждения важно не давление на подаче, а перепад давления между подачей и обраткой.

Электромонтаж плавильного комплекса.

Индукционный плавильный комплекс – это электросиловая установка, обладающая высокой мощностью и способная работать длительное время на полной мощности, в отличие от других установок, которые работают на пиковой нагрузке лишь кратковременно. Поэтому требования к силовой линии для данного комплекса очень высоки. Подключение преобразователя кабелем рекомендуемого сечения может привести к нагреву кабеля до 70°C. Кроме того, при большой протяженности силовой линии, падение напряжения может достигать значительных значений, что повлияет на выходную мощность ТПЧ. Поэтому важно рассмотреть возможность сокращения расстояния до подстанции при значительной длине линии.

Соединение ТПЧ с конденсаторной батареей также требует особого внимания, так как данная линия питает резонансный контур комплекса высокой мощностью. Необходимо помнить о высоких значениях тока и напряжения, а также о возможном наведении сильного электромагнитного поля вокруг линии. Важно, чтобы линия имела минимальную индуктивность и была выполнена с учетом особенностей преобразователя.

При монтаже пультов управления важно учитывать легкость доступа к органам управления и хорошую обзорность с рабочей площадки. Размещение шкафа сигнализации или пульта управления станцией охлаждения в рабочей зоне обеспечит оперативное реагирование персонала на возможные сигналы и аварийные ситуации во время плавки.

Электромонтаж пультов управления и станции охлаждения не является сложной задачей, поскольку используются стандартные схемы подключения электродвигателей, которые может осуществить квалифицированный электрик.

Монтаж системы вентиляции плавильного комплекса.

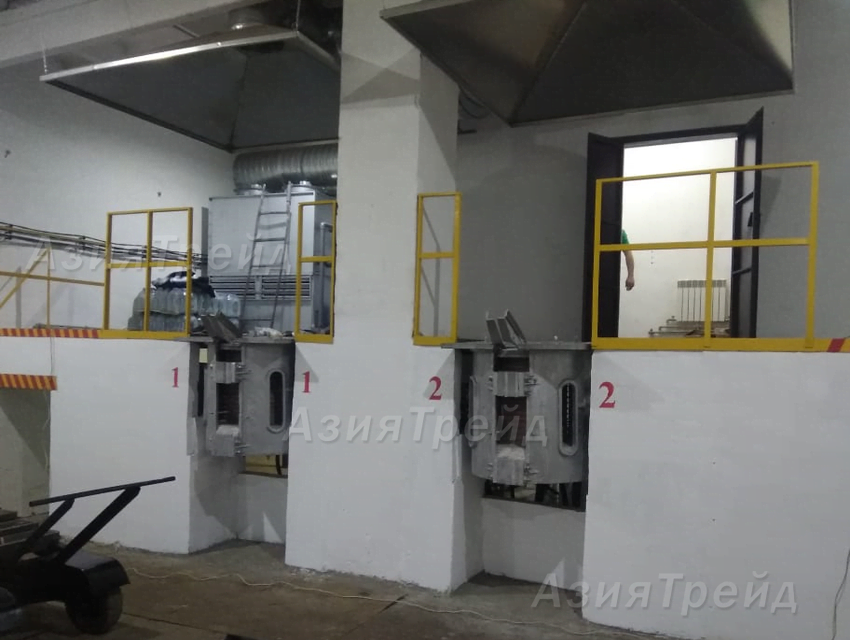

При планировании системы вентиляции для плавильных узлов необходимо учитывать их поочередную работу. Использование вытяжного зонта над нерабочим узлом может помешать процессу замены футеровки. Поэтому рекомендуется установить один поворотный зонт на два плавильных узла, чтобы обеспечить эффективную вентиляцию.

Особенности работы станции охлаждения связаны с испарением воды и возможностью перестановки работы при насыщении воздуха влагой. Для эффективной работы вентиляционной системы в небольших помещениях цеха необходимо предусмотреть выведение влажного воздуха за пределы цеха. Это можно сделать с помощью вентиляционных коробов от вентиляторов станции охлаждения.

Для защиты системы водяного охлаждения от замерзания в холодное время года также требуется принять соответствующие меры. Система удаления влажного воздуха с переключением воздушного потока через шиберы с электроприводом может обеспечить эффективную работу и поддержание оптимальной температуры в помещении.

Таким образом, правильное устройство вентиляционной системы и системы охлаждения позволит обеспечить комфортные условия работы и предотвратить негативные последствия для оборудования и персонала.
