Кокильные машины

Кокильные машины

от 1900 000 руб

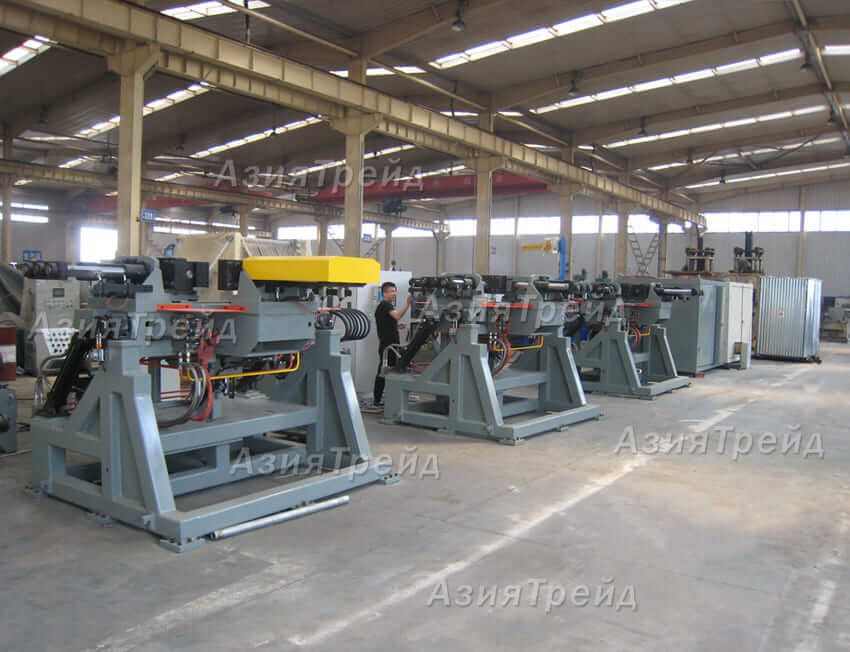

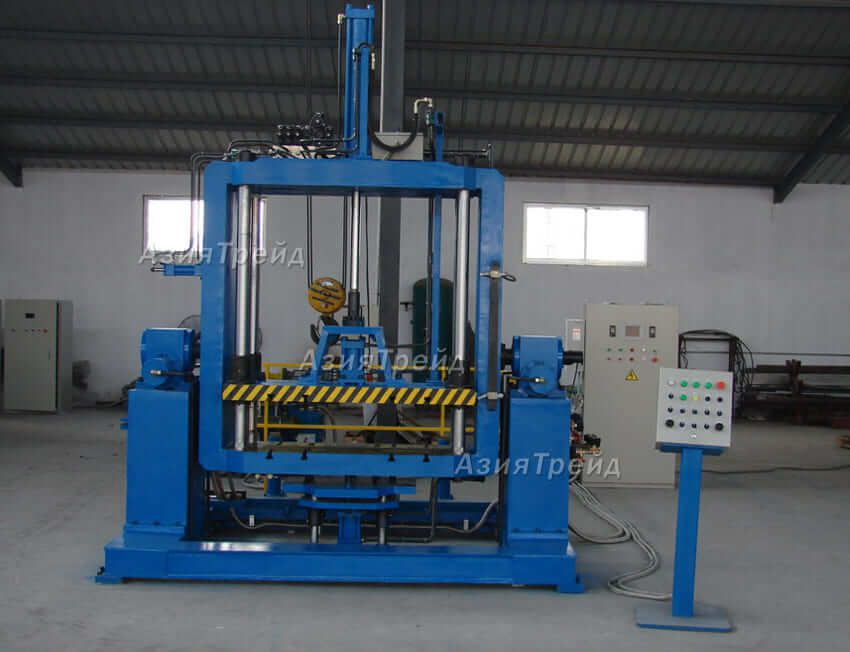

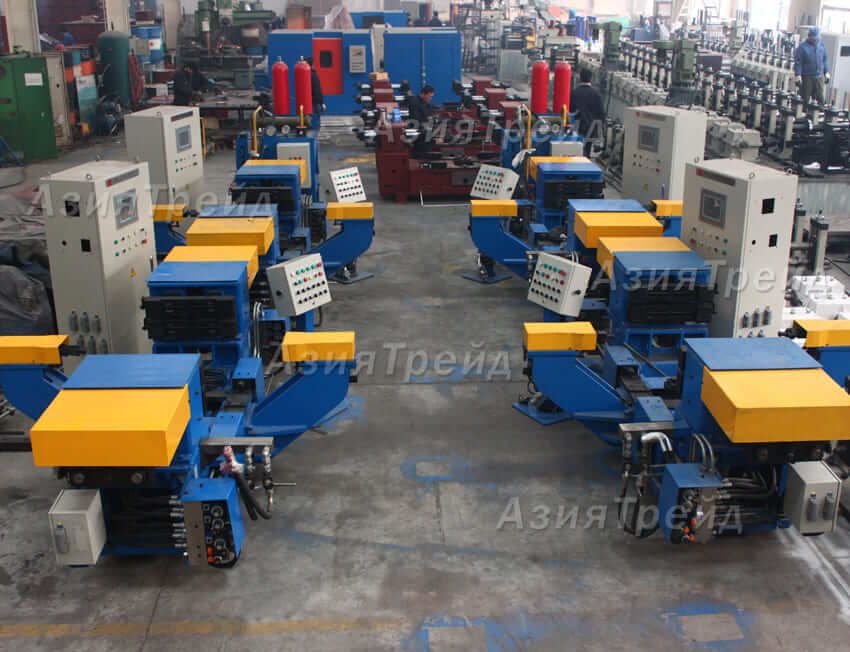

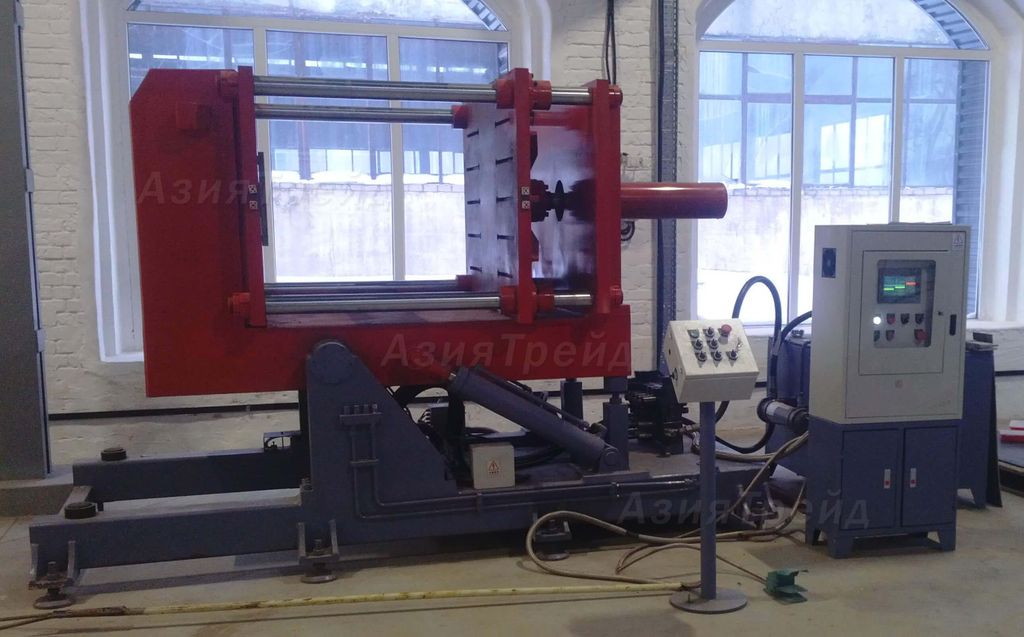

В нашей компании вы можете купить машину для литья в кокиль наклонного типа высокого качества по цене от 1900000 рублей.

Кокильная машина предназначена для серийного изготовления отливок из цветных сплавов с толщиной стенки от 3мм и массой от десятков грамм до сотен киллограмм и оснащается программируемым контроллером на базе PLC (Omron), концевым переключателем и гидравлическим приводом.

В зависимости от сложности кокиля машины оснащаются боковыми, нижними или верхними подвижными плитами для подрыва стержней или для сложного разъема установленного кокиля.

Наша кокильная машина отличается высокой степенью автоматизации, надежностью в работе и большим диапазоном регулировки технологических параметров.

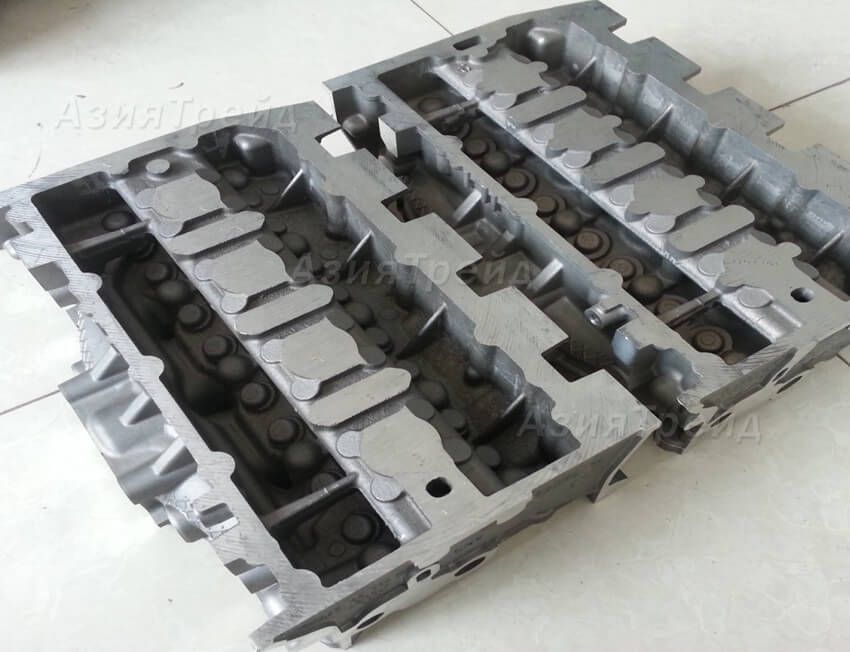

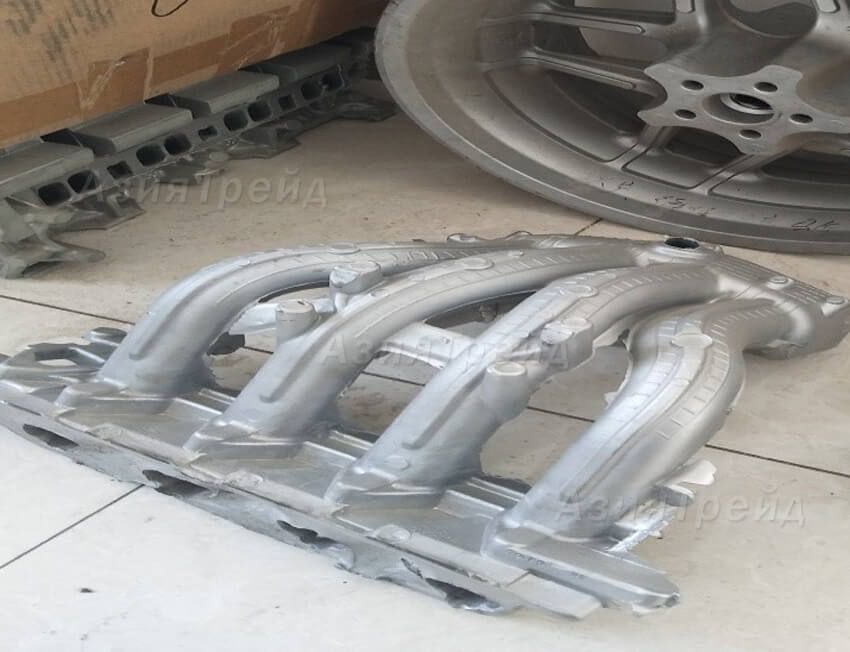

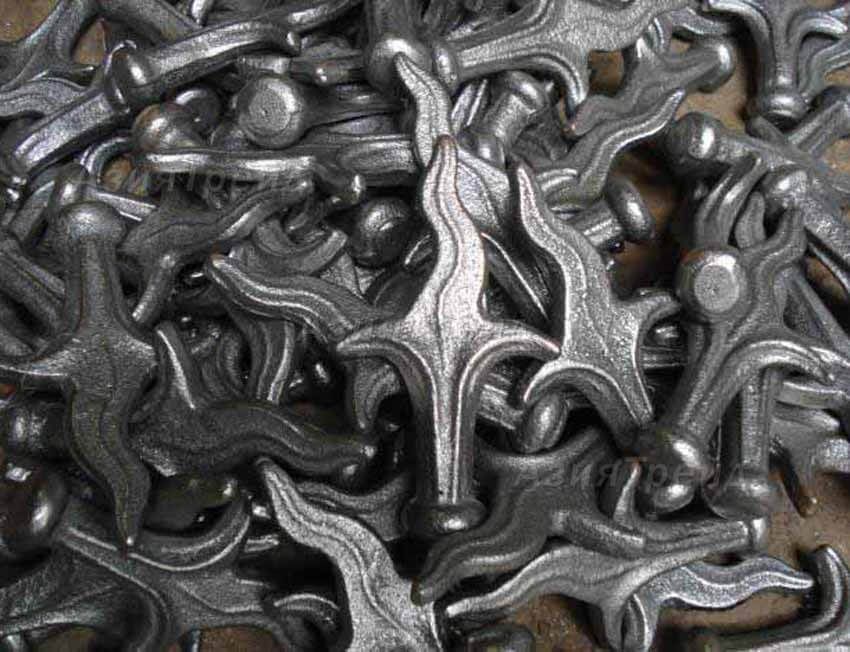

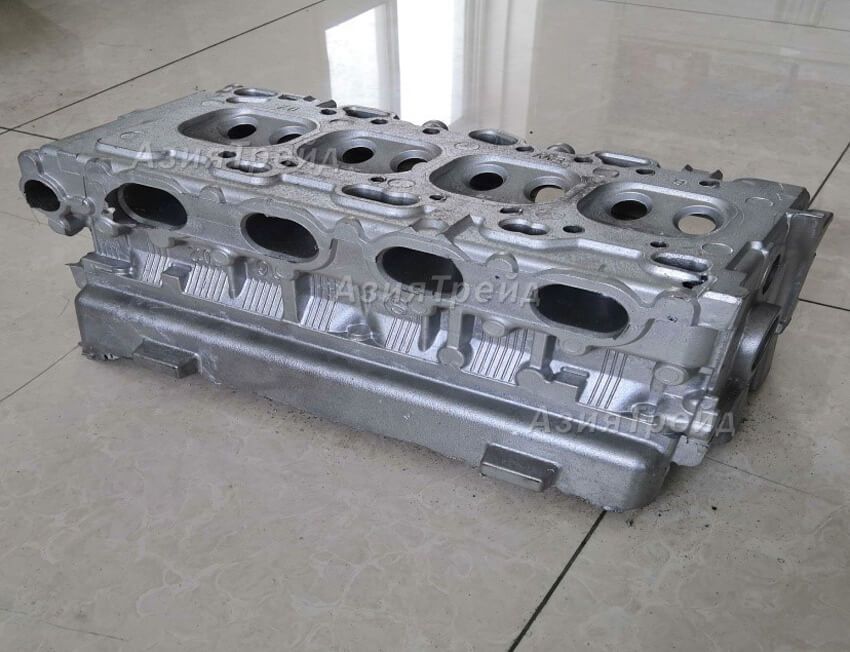

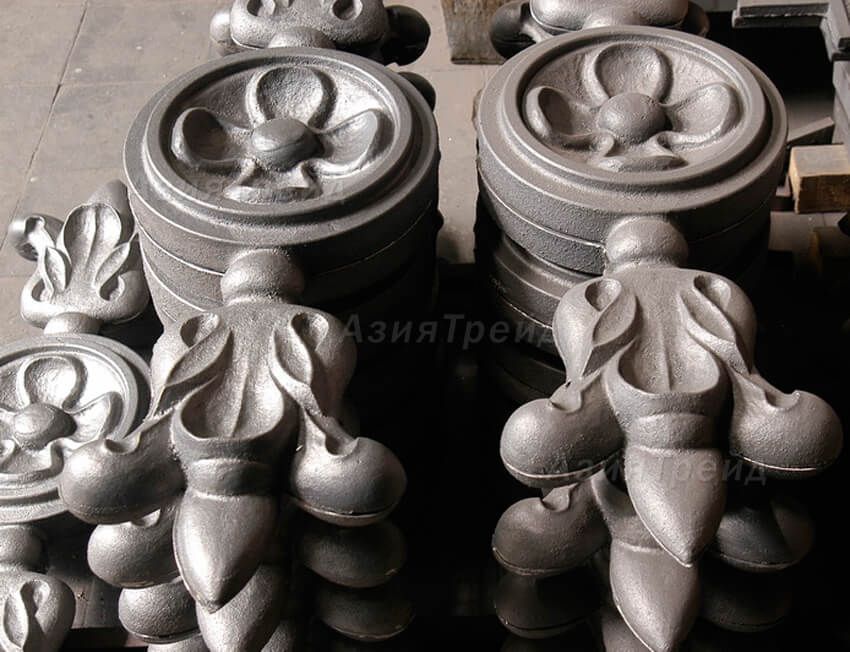

Образцы изделий:

Описание

Наша компания осуществляет доставку оборудования по всей России и имеет сервисную службу в городах: Новосибирск, Красноярск, Новокузнецк, Барнаул, Челябинск, Нижний Новгород, Самара, Санкт-Петербург, Москва.

Модель	ZJ750	ZJ860	ZJ1210
Размеры основных плит машины, мм	700х500	800х600	1200х1000
Минимальное расстояние между плитами, мм	400	450	550
Максимальное расстояние между плитами, мм	900	1050	1350
Диаметр главного цилиндра, мм	125	150	180
Усилие закрытия кокиля, кН	122	176	254
Усилие открытия кокиля, кН	95	138	202
Усилие выталкивателя отливки, кН	86	95	138
Угол наклона машины при заполнении, º	0~90	0~90	0~90
Рабочее давление гидравлики, МПа	12	12	12
Мощность гидростанции, кВт	5,5	15	15
Система управления PLC, сенсорный экран	Siemens	Siemens	Siemens
Цена с НДС в Москве, USD	28700	34200	43500

* Все параметры указаны для справки. Машины проектируются индивидуально под конкретные требования.

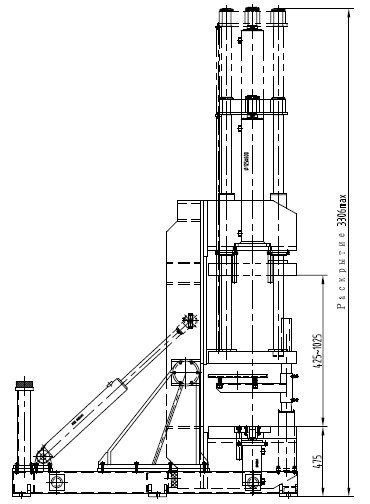

Схема общего вида машины для литья в кокиль

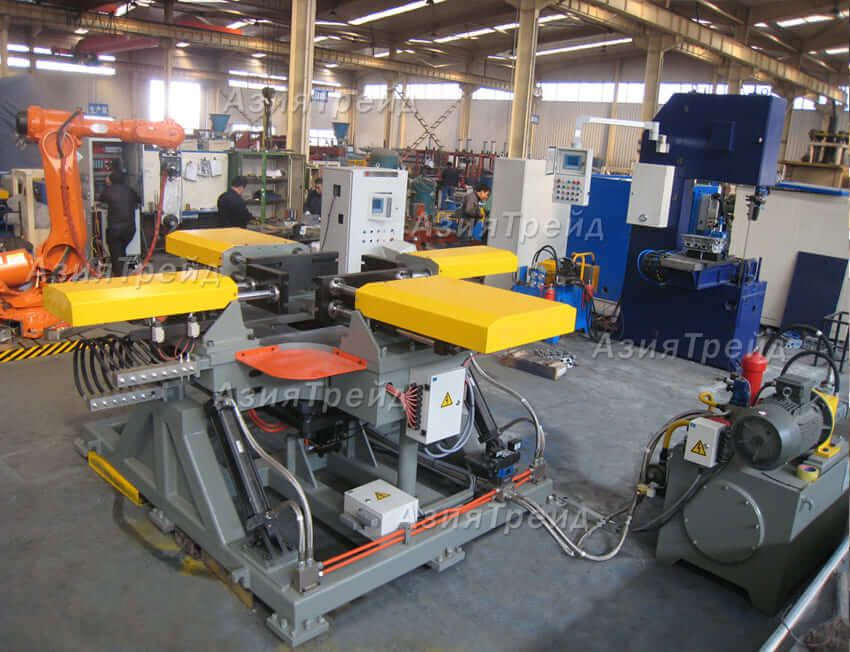

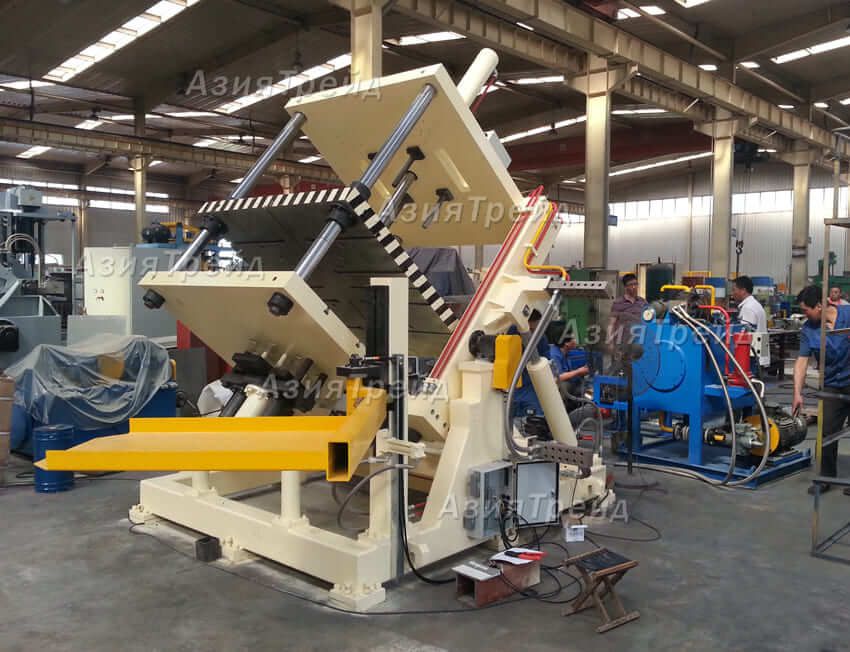

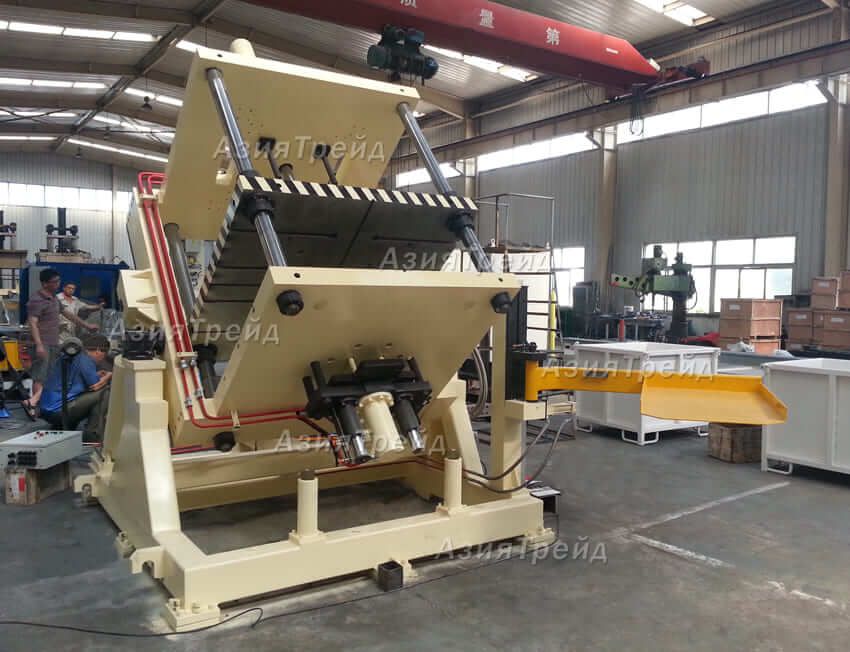

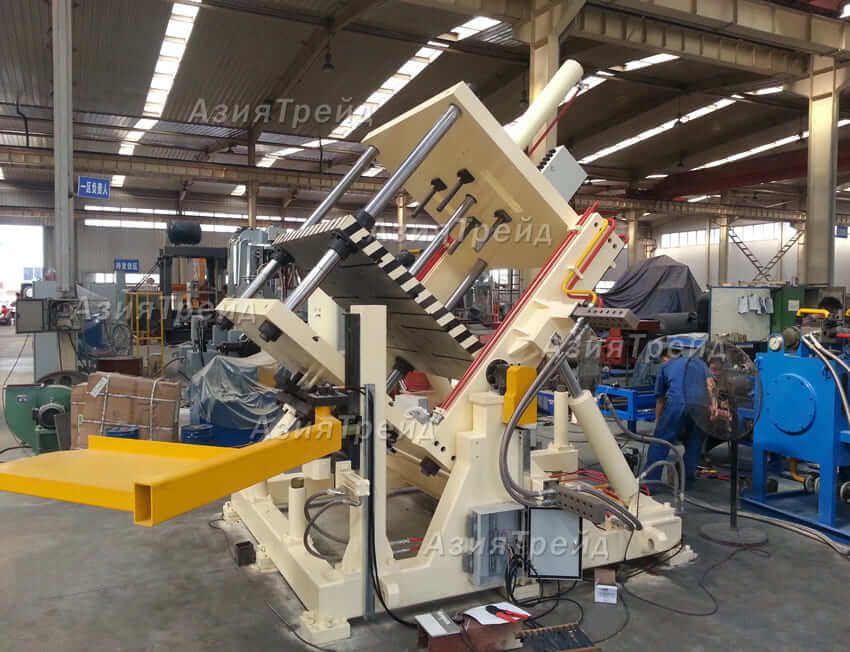

Данное оборудование представляет собой автоматическую кокильную машину с функцией наклона и вращения. Наклон оборудования на 90º способствует равномерной заливке металла в кокиль, тем самым обеспечивая качество отливок.

В соответствии с требованиями заказчика машина оснащается устройством вытяжки стержня.

Контроль осуществляется при помощи PLC (программируемого контроллера), что позволяет автоматически осуществлять следующие действия:

закрытие полуформ — (после заливки металла в ковш) наклон на 90º

заливка — после выдержки и кристаллизации возврат на место — задняя вытяжка стержня — раскрытие подвижной подкокильной плиты — выталкивание отливки выталкивающим гидроцилиндром неподвижной подкокильной плиты — возврат выталкивающего гидроцилиндра (оператор извлекает отливку).

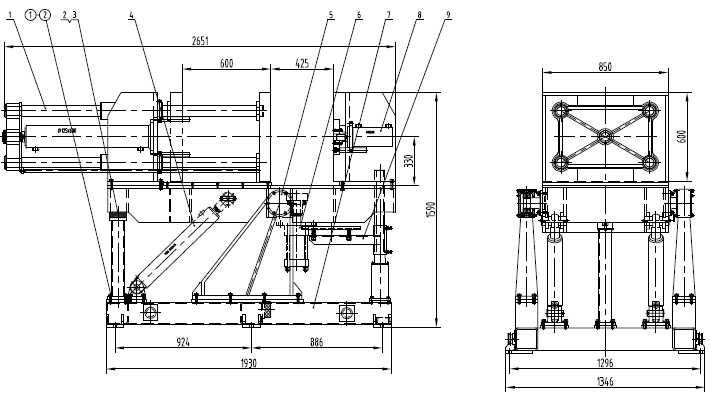

Схема кокильной машины Механическое оборудование машины для литья в кокиль наклонного типа включает в себя опорную плиту неподвижного кокиля, неподвижную подкокильную плиту, подвижную кокильную плиту, опорную плиту подвижного кокиля, направляющие стойки, направляющие патрубки, поворотный кронштейн, амортизатор, ограничитель положения и основание.

Подвижная и неподвижная подкокильные плиты, направляющие стойки, направляющая втулка и соединительные плиты образуют конструкцию, соединенную с установленным на основании кронштейном через поворотную ось и подшипник качения. Поворотный гидравлический цилиндр позволяет совершать машине горизонтальные и вертикальные движения. Блок верхних стержней, состоящий из плиты верхних стержней и монтажной плиты, устанавливается на неподвижной подкокильную плиту. Конструкция пристального типа обладает достаточной твердостью для того, чтобы обеспечить стабильную работу даже при использовании кокилей большого размера.

Подвижная подкокильная плита состоит из самой подкокильной плиты, направляющих стоек, направляющей втулки, кронштейна и гидравлического цилиндра. При раскрытии кокиля срабатывает гидроцилиндр, перемещая плиту по направляющим.

Блок верхних стержней состоит из плиты верхних стержней, монтажной плиты гидроцилиндра, направляющих стоек и гидроцилиндра. Плита вытяжки стержней приводится в движение гидроцилиндром перемещается по коротким направляющим стойкам. Плита вытяжки стержней кокиля также работает и в верхней и средней части статичного кокиля

Все действия кокильной машины наклонного типа модели совершаются через систему гидравлики, которая состоит из пластинчатого насоса постоянного объема, электромагнитного переключающего клапана, гидравлического трубопровода и гидроцилиндров. Система электроуправления контролирует работу всей системы согласно предварительно заданной скорости и усилию выталкивания.

Данная машина имеет функцию электронагрева.

Система управления кокильной машиной делится на часть управления эл. мощностью и программным управлением. Часть управления мощностью контролирует запуск и остановку станции гидравлики. К программному управлению относятся ПЛК, аналоговые модули и индукционные переключатели.
